Paso 8: Conseguir rellenos
En el intercambio comercial de montaje PCB este paso se denomina piezas de relleno. Supongo que porque bien cosas las piezas en el tablero. Algunos puntos sobre el conjunto de la tarjeta adecuada están en orden para mí aquí. No sabe tal vez cosas incluso un aficionado experimentado. Lo he hecho profesionalmente por lo que he sido dijo en términos nada inciertos que hay una manera correcta y aceptada de hacer estas cosas. Yo ahora les voy contar.
Decidir que es el borde superior de la placa, entonces orientar todos los componentes por lo que leen o izquierda a derecha o de arriba a abajo, a menos que el componente tiene que ir de otra manera por razones de diseño y polaridad. Esto significa que la banda multiplicadora de una resistencia es a la derecha, o a la parte inferior cuando la parte superior del tablero está en la posición superior.
Cuando se forman las piezas antes de relleno en la Junta Directiva de si hay cualquier marca en ellos que sean esas marcas visibles en sus cimas.

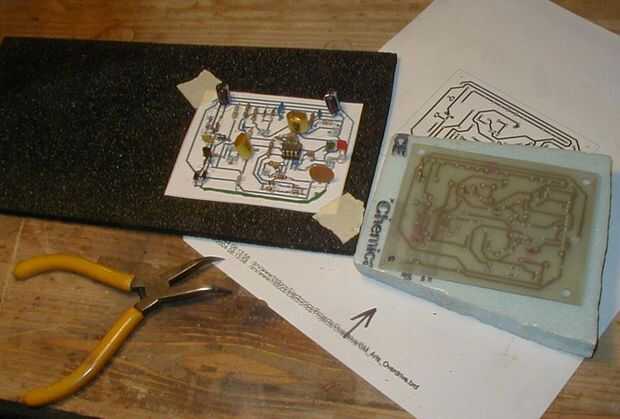

En la imagen adjunta que se puede ver que he impreso una máscara superior del tablero del circuito luego relleno de las partes, en espuma, donde cada uno de ellos pertenece. Esto es algo que estoy haciendo para aliviar la carga de la construcción en mí mismo. Comercial no se hace así, pero cada parte se pone en varias tarjetas a su vez. Sólo hago yo una tabla hoy así que esto es como lo estoy haciendo.
