Paso 9: Y para celebrar todos juntos

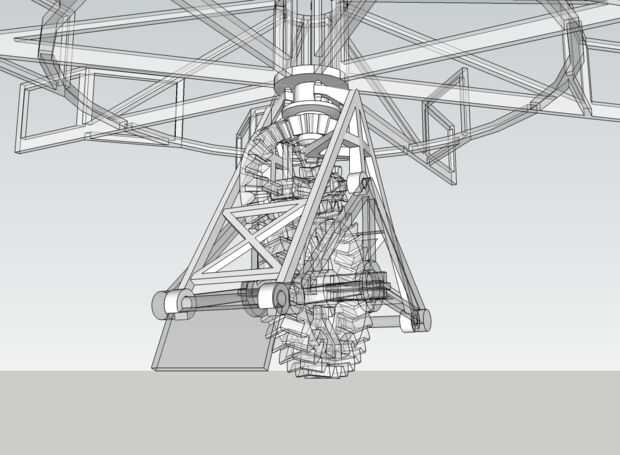

Y por último, el marco clip que sostiene todo junto. (aunque él tiene realmente solamente la turbina y el bisel pequeño engranaje en lugar de sobre la strandbeest!)

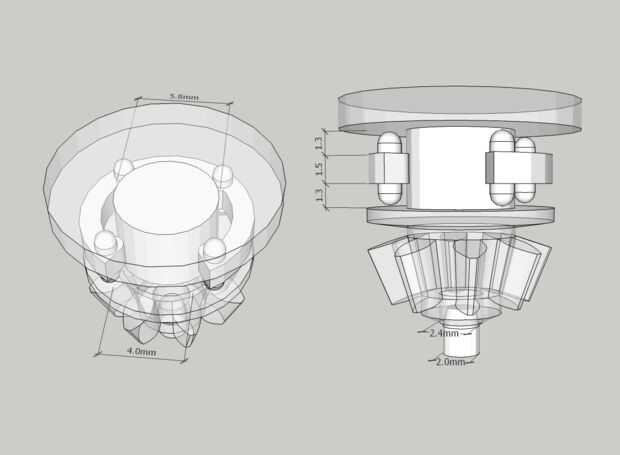

En primer lugar, el pequeño engranaje de bisel debe conectarse a la parte inferior de la turbina por lo que actúan como uno de los componentes y el marco clip necesita mantener esta turbina en su lugar mientras gira. Un soporte en forma de ' C' se modela en la parte superior de nuestro bastidor de sujeción de la turbina a la ranura en, con la apertura de la 'C' es ligeramente más estrecho (4.0 mm) que se recorta el cuello del turbina/del engranaje (5,8 mm de diámetro) por lo que la turbina se mantiene en una vez colocarlo en.
Se realiza un orificio (2.4 mm de diámetro) en el centro de la parte inferior del engranaje cónico pequeño, para el pequeño perno (2.0 mm de diámetro) en la ranura. El pin tiene centro de la turbina en su lugar en el eje vertical mientras que la turbina gira.
Para obtener la turbina giren libremente, se agregan topes cilíndricos y esféricos pequeños entre el cuello de la turbina y el soporte de la 'C' para reducir la superficie de contacto y fricción, similar a los utilizados en uno de los pasos anteriores.

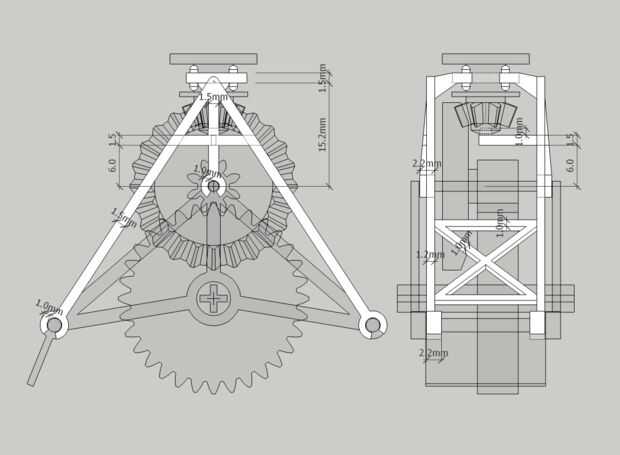

Para que nuestro marco clip sujetar firmemente a la Strandbeest, clips pequeño tipo 'c' se utilizan en las 6 esquinas del bastidor triangular Strandbeest.
Y para acabarlo todo, los pequeños clips de 'c' y el 'C' con soporte y el pasador son luego conectados juntos para crear nuestro marco clip. Generalmente 1.2 ~ 1.5 mm espesor marco miembros serán lo suficientemente robustos para los marcos de este tamaño.
