Paso 2: Lo que se necesita
Hardware:

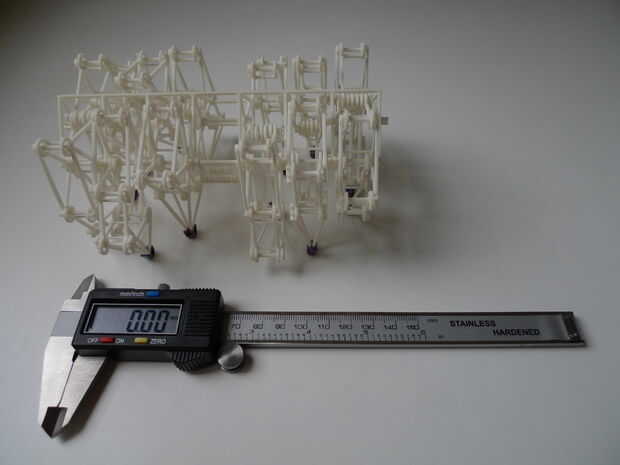

- Strandbeest - Animaris Geneticus Parvus #5 de Shapeways
- un calibrador
Esto ayuda a tener la Strandbeest físicamente delante de ti, entender cómo funciona y para visualizar cómo su diseño va a interactuar con él. Un rey le permitirá construir un modelo 3d exacto de referencia para basar el diseño en.
Software:
- SketchUp
- Engranajes espirales plugin por Cadalog Inc.
- Curviloft plugin por fredo6
Sería más fácil para algunas de las piezas de engranaje con programas como Solidworks del modelo, pero quiero mostrar cómo esto se puede hacer con software libre.
Para este instructable, asumiré que ya sabe cómo crear modelos 3d simple, y tener una comprensión de los matices de la modelización para impresión 3d.
Si apenas comienzas, Sketchup es un gran primer programa para aprender a construir modelos en 3d con. Si está familiarizado con modelado en 3d, pero no se han diseñado específicamente para impresión 3d antes, este artículo de Shapeways diseñador Laurie Berenhaus ofrece una descripción detallada de los problemas específicos de impresión 3d que necesitan ser considerados.
Por último, este diseño está hecho para ser impreso con el material de polyamide12 de nylon en una impresora de sinterizado láser selectivo (SLS). El proceso de impresión de SLS ofrece un mayor nivel de detalle sobre las impresoras de escritorio FDM, y el material de nylon es muy robusto con un poco de flex, lo que es perfecto para las pequeñas piezas mecánicas.
