Paso 3: Medir y crear el modelo de referencia
Antes de empezar el diseño real, necesitamos un modelo 3d de referencia exacta.

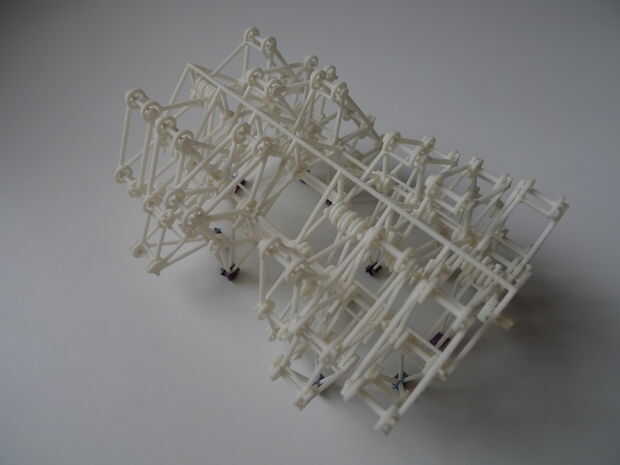

Cuando empecé este diseño, sentí que sería muy prolijo para adaptarse a todas las nueva Add-on partes en el marco del centro de la Strandbeest. Así, esta sección central es todo lo que necesitamos para nuestro modelo de referencia.
Es muy importante trabajar fuera un modelo de referencia exacta, de lo contrario podría encontrar las nuevas piezas no encajaba correctamente después de que se impriman. Con la pinza, usted puede obtener mediciones bastante precisas de las cotas globales y los miembros gruesos. Dependiendo de la escala del diseño, es generalmente aceptable para redondear las mediciones hasta el 0,5 más cercano ~ 1,0 mm (aunque SLS impresiones pueden producir detalles hasta 0.2 mm, la flexión del material permite un poco de tolerancia)

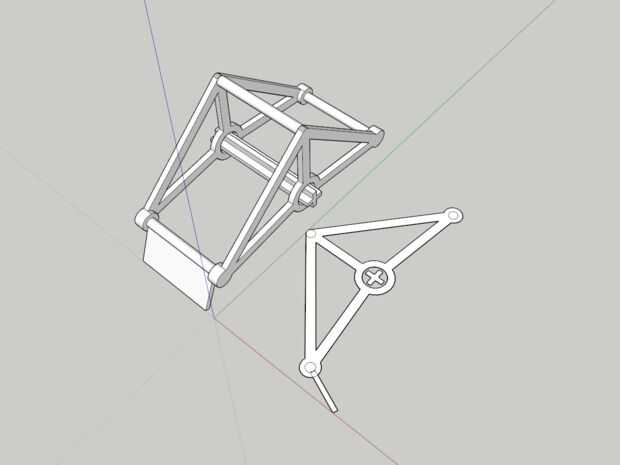

Si no tienes un calibrador (o la Strandbeest), he incluido mi modelo de referencia de sketchup que puede descargar y utilizar.
