Paso 4: Spliting el diseño para arriba en componentes más pequeños
El siguiente paso es dividir el diseño en componentes separados que trabajan juntos para conducir las piernas de la Strandbeest. Cada componente puede abordarse entonces individualmente como un problema de diseño más pequeño, más manejable.
Este tipo de enfoque funciona muy bien para diseños mecánicos, especialmente los que a primera vista parece un poco demasiado complejo.

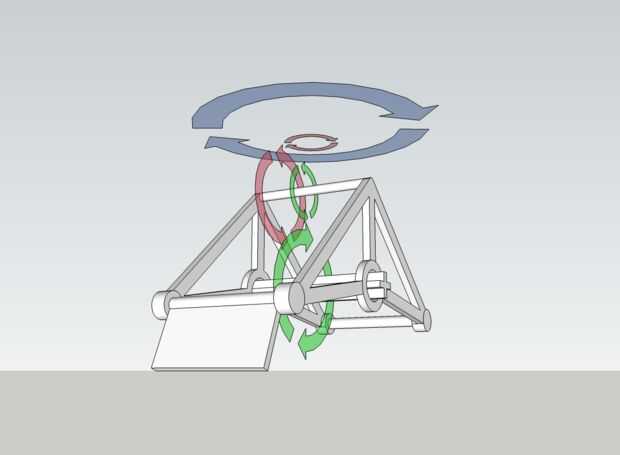

Este paso es realmente sobre cómo definir los objetivos de diseño para cada uno de los componentes:
1. turbina (azul) - para atrapar el viento, girando sobre un eje vertical
2. engranajes cónicos (rojo) - para cambiar el plano de rotación de horizontal a vertical
3. bajar marchas (rojos y verdes) - con pares de engranajes de tamaño diferentes para frenar la rotación de 'salida' y suavizar los movimientos de la pierna de Strandbeest
4. un marco clip para sujetar al Strandbeest y sostenga que estos añadir componentes en su lugar. Esto puede hacerse último como su forma y tamaño depende mucho de los 3 primeros componentes.
En esta etapa, también tenemos una idea general de usar la parte superior del marco Strandbeest como eje para algunos de los engranajes y de la necesidad de poner el último engranaje al eje de accionamiento. Cómo lograr realmente esto en un marco cerrado sería otro problema de diseño, que tendremos que hacer frente por la pista.
