Paso 7: Sujetando los engranajes para la Strandbeest

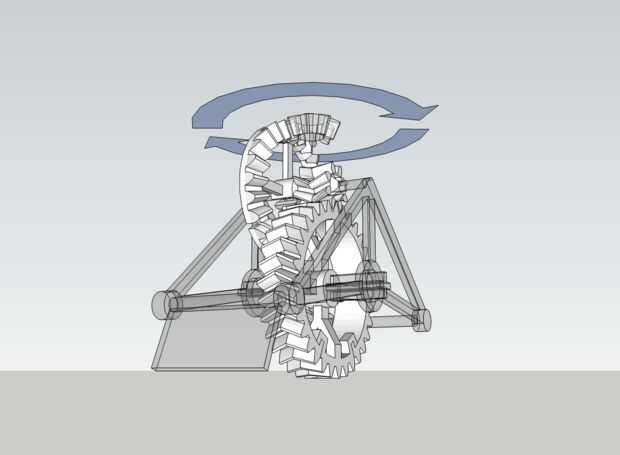

Los engranajes deben insertarse en un cercano lazo/marco, y dado que no queremos romper el bastidor Strandbeest o el eje, tenemos que crear aberturas en los engranajes.

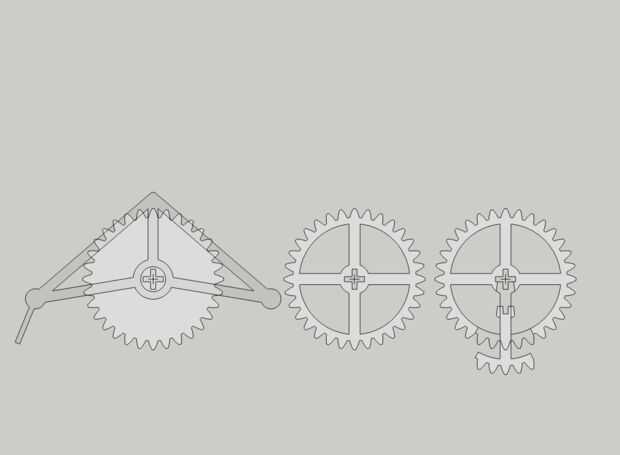

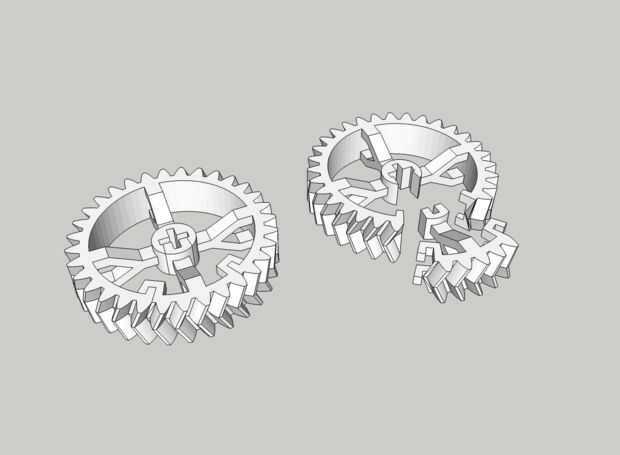

El engranaje de la raspa de arenque grande deben fijarse firmemente sobre el eje cruciforme. Para ello, a modificar el equipo por lo que se hace en dos partes, permitiendo el engranaje abrir, colocar en el eje y luego cierre alrededor de él. Y las dos partes del engranaje necesitará permanecer firmemente juntos cuando el equipo está girando.

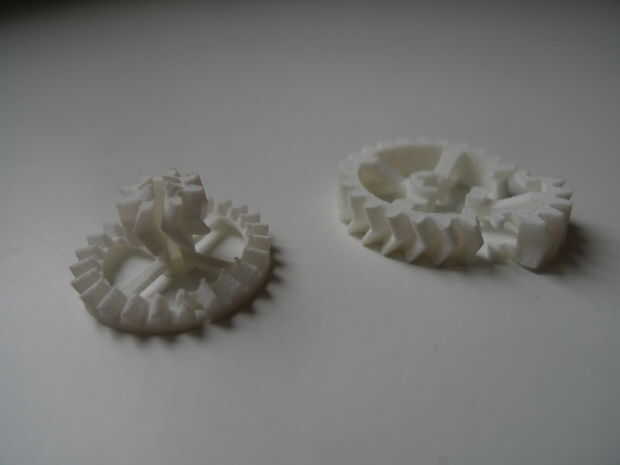

A través de sendero y error, encontré que realmente no dejando ningún hueco (0mm) entre las partes dio un ajuste muy ceñido. Con el flex y la rugosidad de la superficie del material de nylon SLS, las piezas de engranajes son capaces de mantener bastante bien juntos y en el eje. Las dos piezas tendrán que ser separados para la impresión, para evitar que fusionar durante la impresión, debido a la separación entre piezas de menos de 0,6 mm.

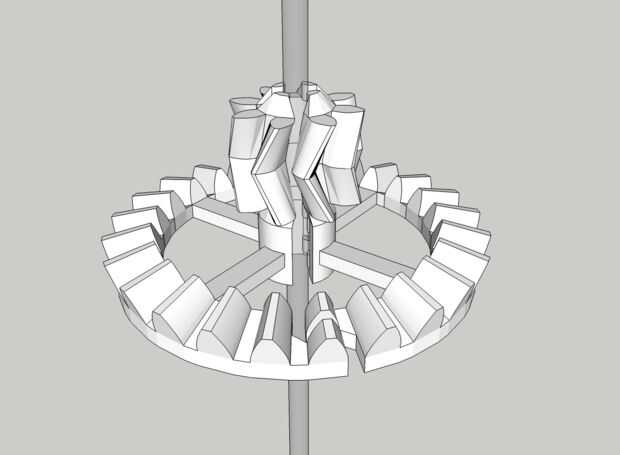

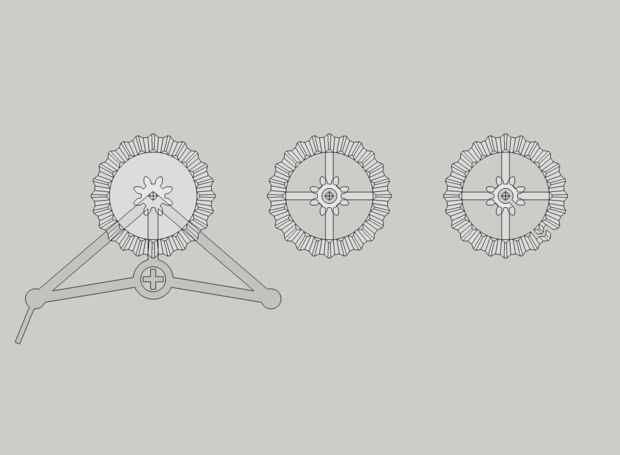

El engranaje de la raspa de arenque pequeño y grande del engranaje cónico necesitan estar conectados para actuar como un componente de este sistema de engranaje y montarse en el eje en la parte superior del marco Strandbeest. Para lograr esto, vamos a hacer una apertura desde el lado de la marcha al centro de la marcha, manteniendo los dientes del engranaje intacto. Con la flexibilidad del material, podemos hacer esta apertura (0.8 mm) más estrecho que el eje (1.5 mm de diámetro) para que el engranaje se dobla y clip en su lugar con un poco de empuje, pero permanecer en el lugar cuando se hace girar sobre el eje.

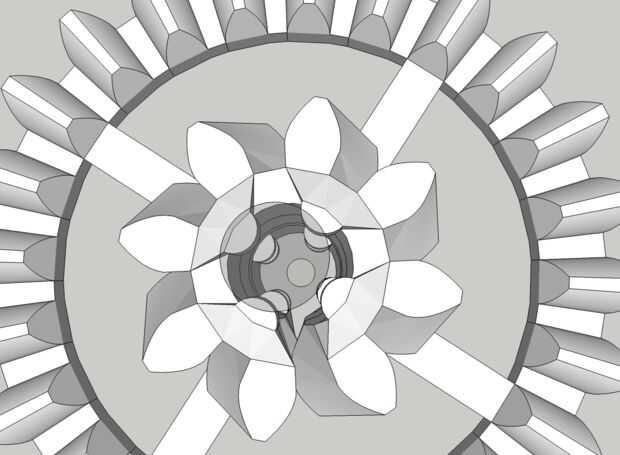

Para ayudar a la vuelta de engranaje tan libremente como sea posible, vamos a añadir en topes cilíndricos en el interior de la funda de engranaje, minimizando la superficie de contacto y fricción entre él y el árbol. 0,2 mm entre los parachoques al eje le dará suficiente espacio para girar sin coger.
