Paso 8: El viento colector
(Actualización - gracias a los comentarios de petercd y Kiteman)

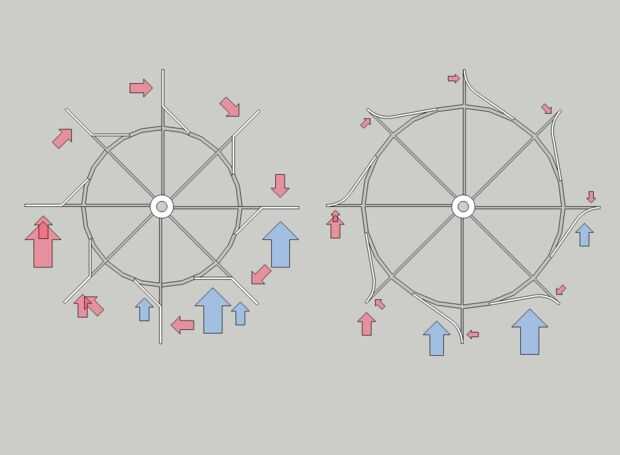

Mi diseño de turbina original tenía las paletas orientadas completamente a la dirección de la vuelta, dando por resultado mucho de uno mismo generado 'eggbeater' arrastre. He girado las paletas para minimizar esta resistencia por lo que la turbina gira con menos esfuerzo. Los extremos redondeados de las paletas no parece tan malo tampoco!
---
En este paso, se abordar el último componente móvil de nuestro diseño, de la turbina.

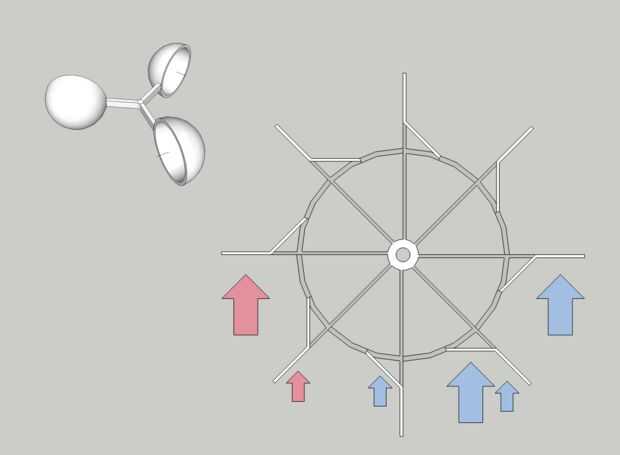

Querer comprender el funcionamiento de la turbina de eje vertical para coger el viento desde cualquier dirección, primero miré anemómetros tipo. No quería usar el diseño de la taza para nuestra turbina que no encajaban estéticamente (con ningún elemento esférico de la Strandbeest). Así que tomé el principio detrás el anemómetro de taza y había aplicado a algo más rectangular. La turbina de hojas son en ángulo de manera que viento desde cualquier dirección uniforme cogerá en superficies más en un lado de la turbina que la otra, causando que gire.
La turbina también quiere ser como peso ligero como sea posible, para minimizar la carga y la fricción así que puede arrancar con menos fuerza y girar más libremente. Para ello, la turbina es modelada como una estructura abierta, con cada paleta de turbina diseñada para tener un panel de papel fino de membrana.

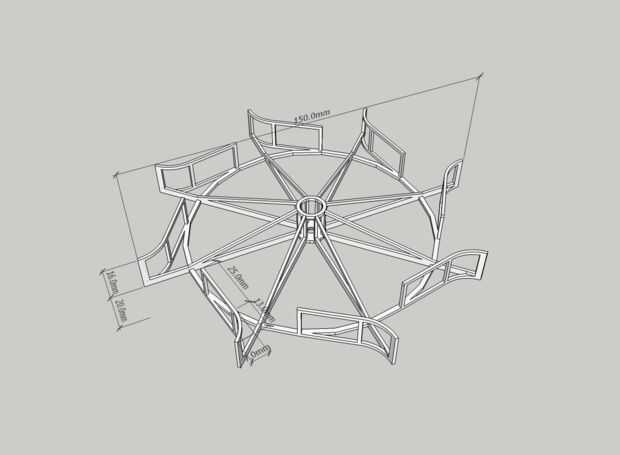

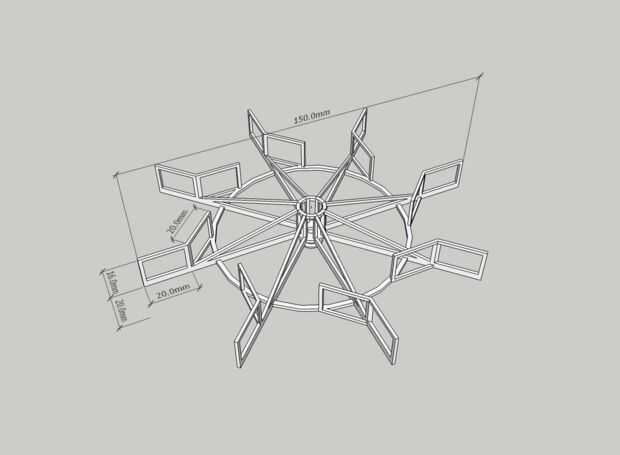

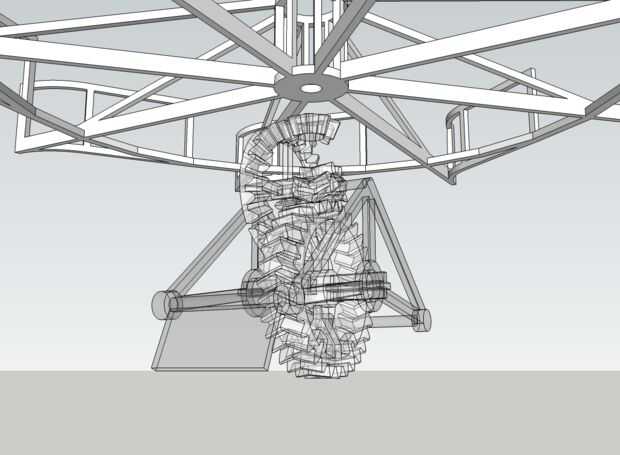

Otra consideración para el diseño de la turbina es cómo se sienta en relación a la Strandbeests. La parte inferior de la turbina se coloca unos 20mm por encima de la parte superior del marco Strandbeest, dándole suficiente espacio en las piernas para no coger en ellas cuando esté girando. El diámetro de la turbina es aproximadamente 150mm, el ancho total de la Strandbeest. Paletas de la turbina son cerca de 40mm de ancho x 16mm de alto para proporcionar suficiente superficie para coger el viento, sin ser demasiado alto como para desequilibrar la Strandbeest.
Se adopta un diseño de turbina brazo 8, quizás un sesgo subconsciente de las 8 direcciones de la brújula. Generalmente, un número más alto de la turbina de hojas da un giro más suave.
