Articulado de M.C. Escher "Curl-up" modelo (1 / 9 paso)

Paso 1: análisis

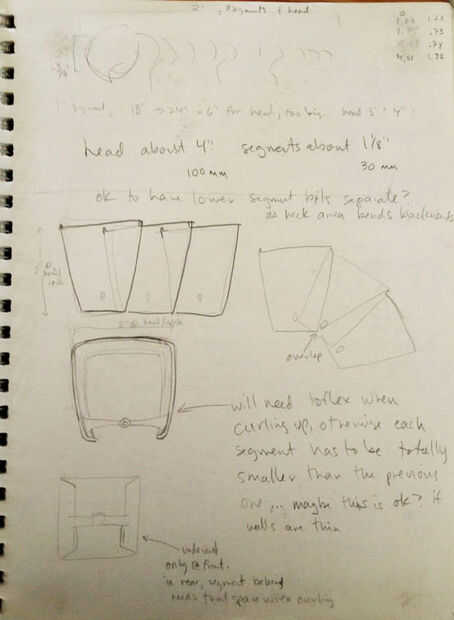

Lo primero que hice fue hacer algunos diagramas, ampliando así como pude la criatura de Escher. Trabajo que contiene el Curl-up consiste de tres dibujos, enrollamiento, Casa de las escalerasy Casa de escaleras IIde publicado por Escher. Estos dibujos son arte, no un esquema de redacción, así que tuve que hacer algunas partes que nunca fueron demostrados claramente. Descubrí que Escher engañados, también: cabeza de Curl-up es, en la postura de pie, claramente la parte más ancha de su cuerpo, pero en la postura encorvada los segmentos más pequeños del cuerpo, abarcan sin aparente estiramiento o flexión. Aunque, con tema de Escher de realista dibujados pero objetos físicamente imposibles, no es realmente sorprendente.

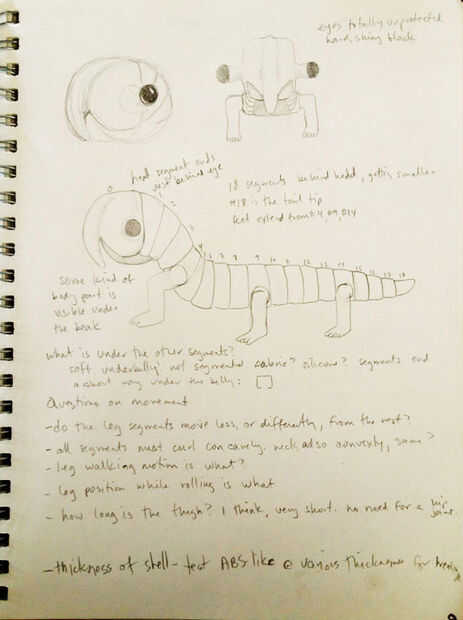

El Curl-up (en la mayoría de los casos que pude observar) tiene un caparazón con 18 segmentos del cuerpo más la cabeza, con el último, la cola, terminando en un punto redondeado en lugar de colocar a otro segmento. Hay algunos carne interior que sobresale un poco de la cáscara de la cabeza, pero la parte inferior del cuerpo nunca se muestra claramente. Hay tres pares de patas, con una rodilla bastante humana y pie atado. Decidió no preocuparse por el interior suave y blando hasta que tuviera el trabajo de caparazón. Había numerado los segmentos a partir de la uno justo detrás de la cabeza. Las piernas se extienden de los segmentos 4, 9 y 14. La unión entre tramos 1-2, 2-3 y 3-4 tienen una curva inversa significativa cuando el Curl-up es normalmente, para mantener su cabeza levantada. Algunos de los segmentos más adelante también tienen una curva de retroceso más leve pero esto depende de la actividad y el movimiento de Curl-up.
