Articulado de M.C. Escher "Curl-up" modelo (2 / 9 paso)

Paso 2: Primer cuerpo segmento diseño

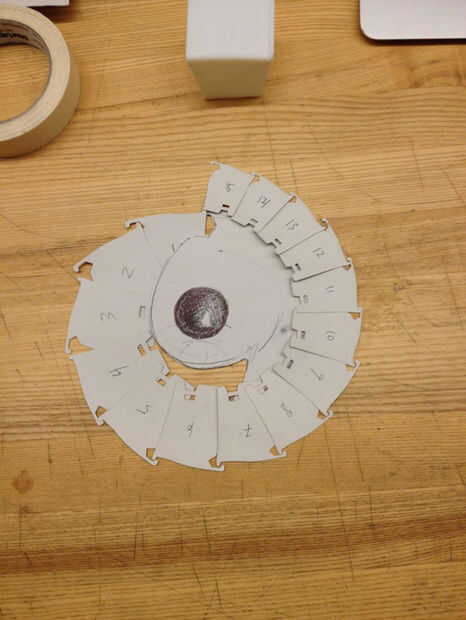

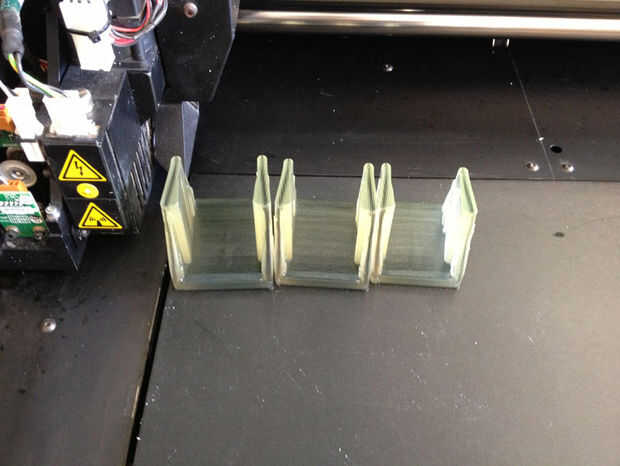

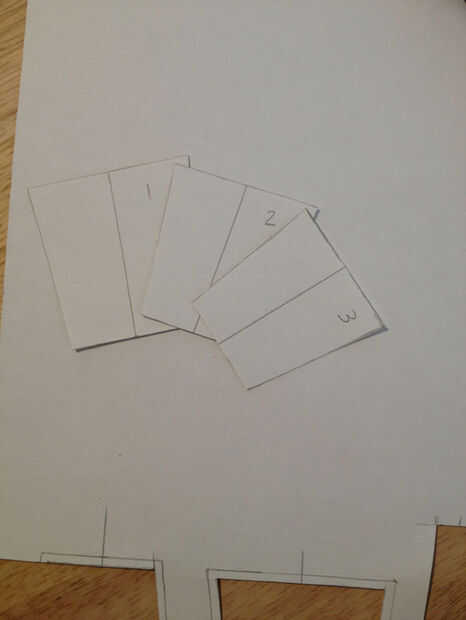

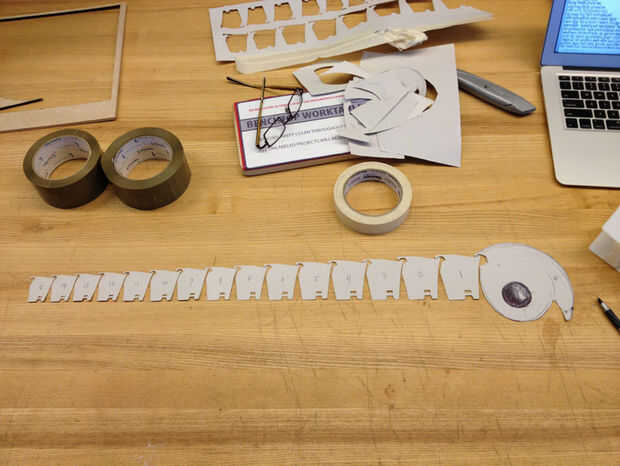

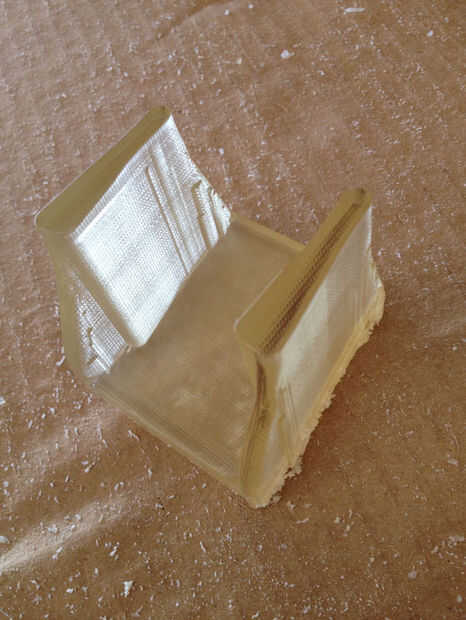

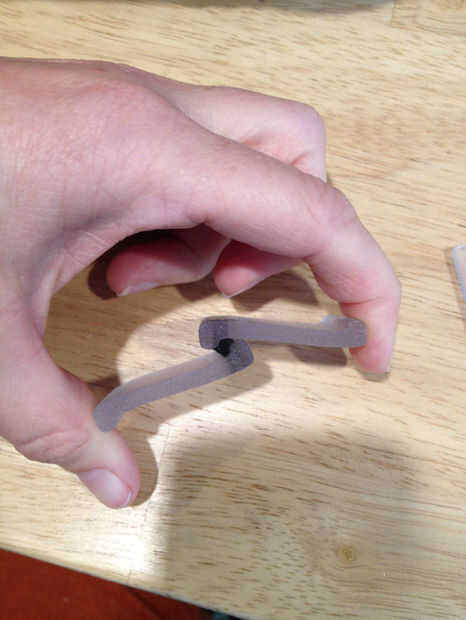

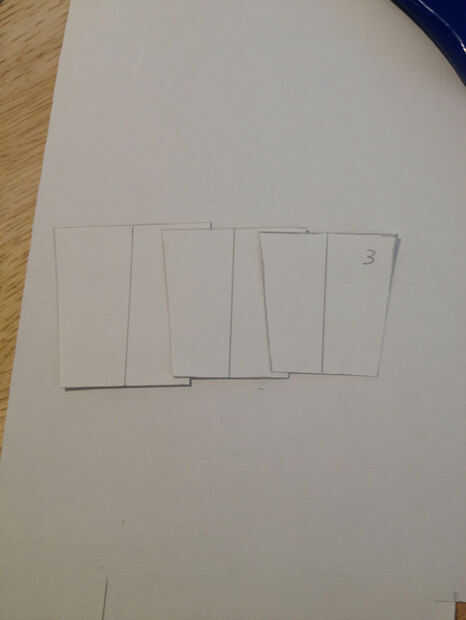

Dibujaba secciones transversales de los segmentos del cuerpo y recorte de papel grueso por láser, para tener una idea de las proporciones y la cantidad de flexión sería necesario. Cada segmento se adapta sobre la detrás y debajo de la frente y flexiona en los puntos de Unión. Basado en el modelo de papel, dibujaba un segmento en 3D, escala hacia arriba y hacia abajo en un 3%. Uso de las impresoras 3D de Objet Connex en el laboratorio de Instructables, imprimir los resultados para ver lo sería. Mi primera idea fue que habría pequeñas pestañas en el frente y hacia atrás para evitar que los segmentos que viene aparte en la parte superior horizontal y flexión. Sin embargo me había olvidado de una manera de mantener las piezas Unidas verticalmente; los segmentos fácilmente podrían eludir sus bridas por caerse solo. También, sin embargo fue eje no tener claro en que doblar.

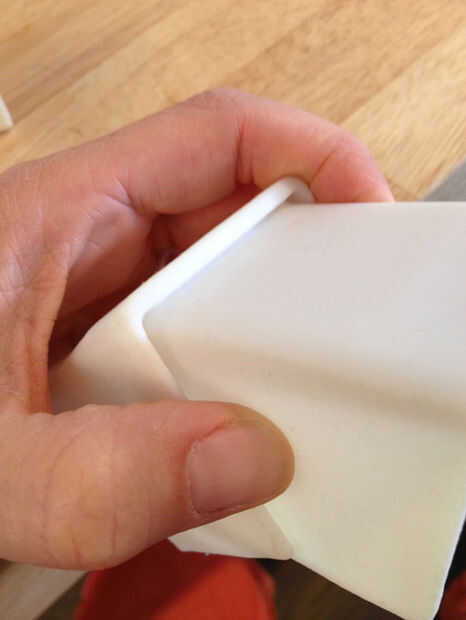

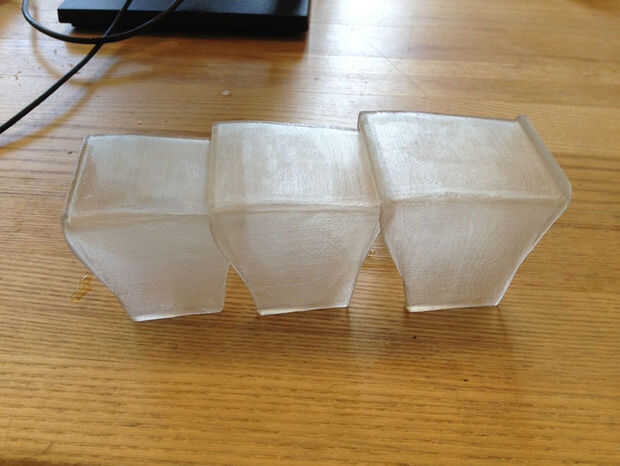

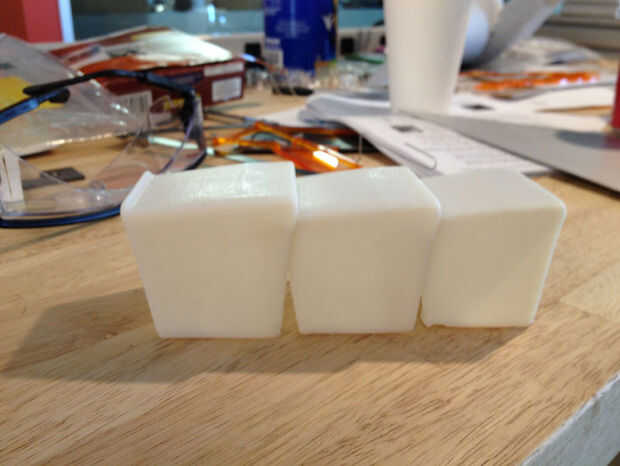

Considerado el uso de capacidades múltiples materiales de Objet para conectar los segmentos e impreso algunas pruebas del material rígido "Vero", de la que hice las conchas, con algunos conectivos "tejido" del material flexible de "Tango". El flex que tengo de esto no parece suficiente, ni parecía la conexión sería fuerte bastante... y por último, el Curl-up terminado era demasiado grande para imprimir a la vez. Así que abandoné la idea de una conexión flexible.
