Articulado de M.C. Escher "Curl-up" modelo (5 / 9 paso)

Paso 5: piernas

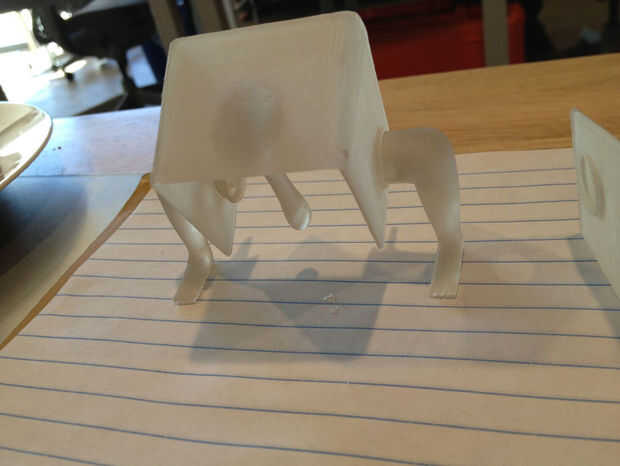

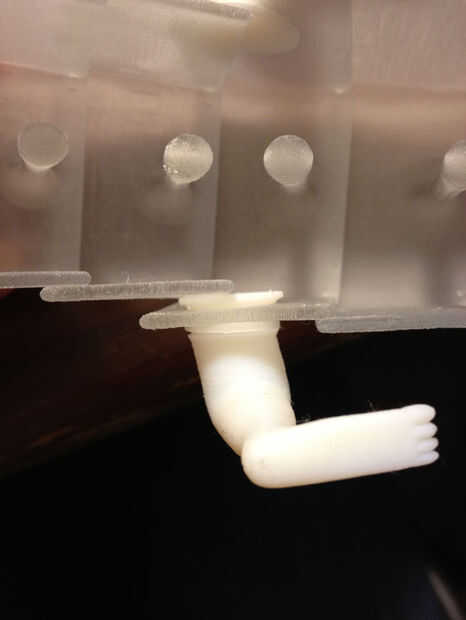

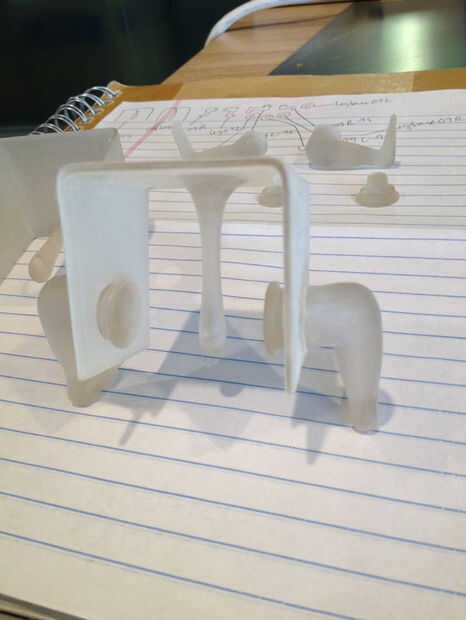

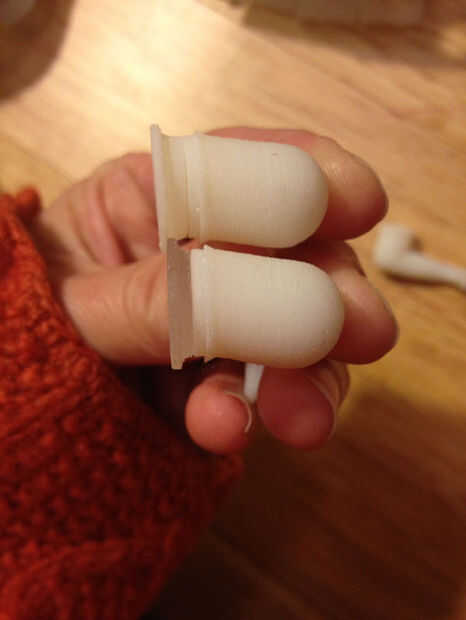

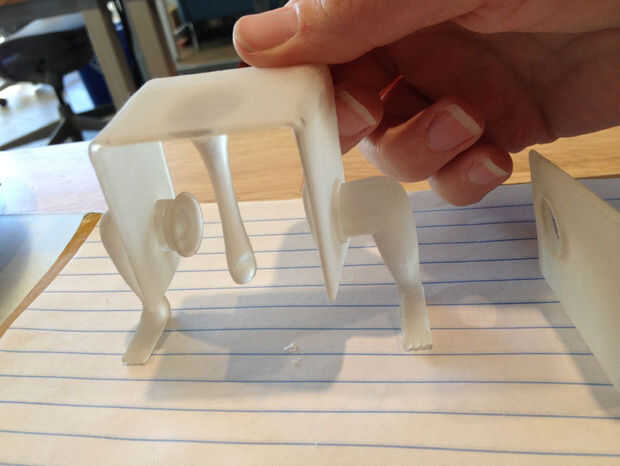

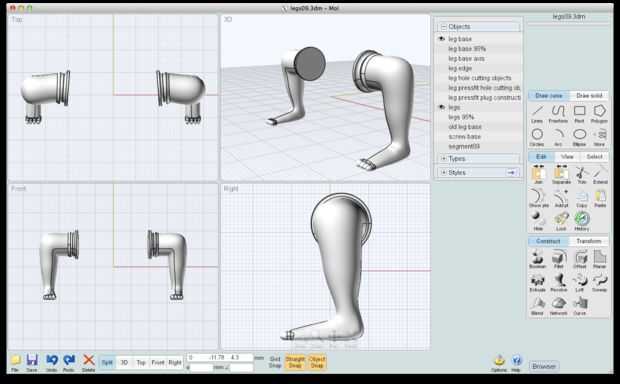

Las piernas eran realmente divertidas para dibujar, especialmente los pequeños dedos del pie! Originalmente había pensado permitiría que a cada par de piernas Coloque en el centro del segmento, con una combinación en el medio para que cada uno haga girar por separado. Sin embargo se toma el movimiento de los segmentos cuando se encrespa para arriba tuvo que cruzar en el área de la pierna y le endurece los segmentos, como la idea de soportes transversales. Asi que me hice al final de las piernas sólo un poco más allá del borde de la cáscara interna. Después de impresiones de prueba inicial, también hizo un reborde para evitar que se caiga y hecho un tapón press-fit para que puedan separarse y fijarse en su lugar a través de la cáscara.

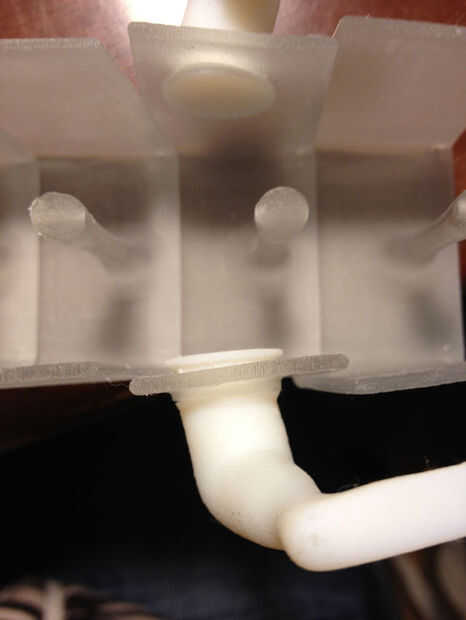

El agujero para las piernas he añadido a los segmentos 4, 9 y 14 después todos fueron dibujados (ver siguiente paso). Consiste en un pequeño redondo liso de reborde fileteado.
