Paso 6: Diseñar el resto de los segmentos

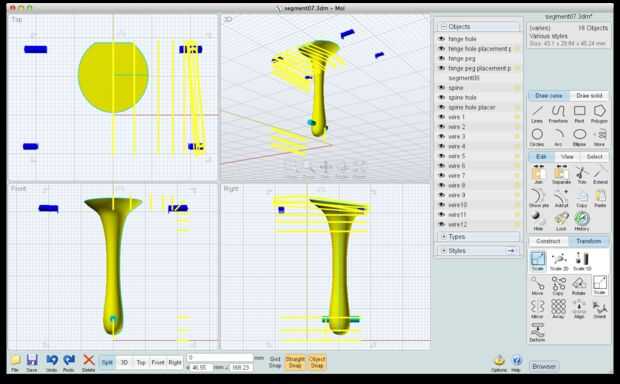

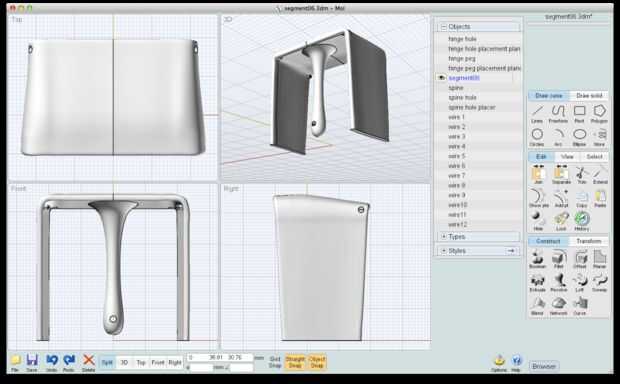

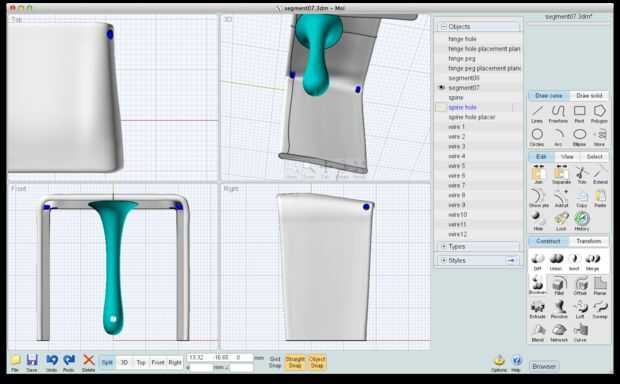

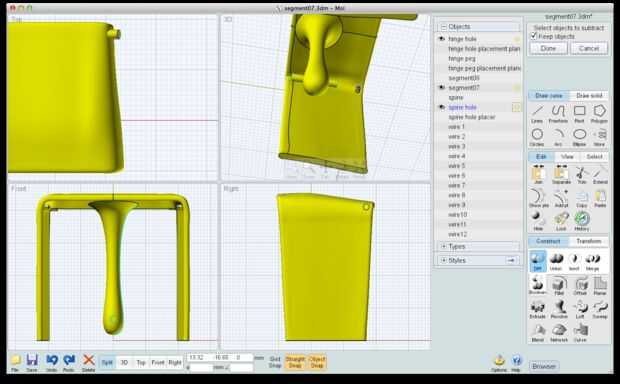

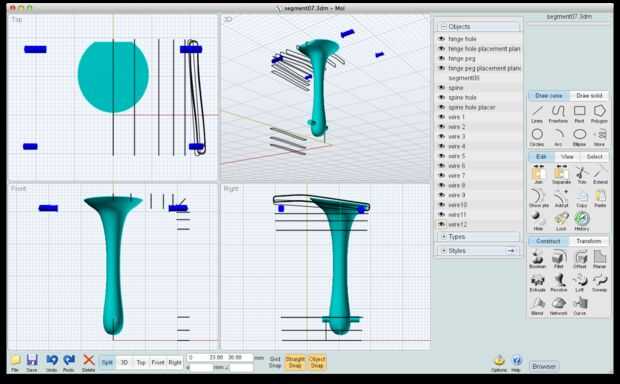

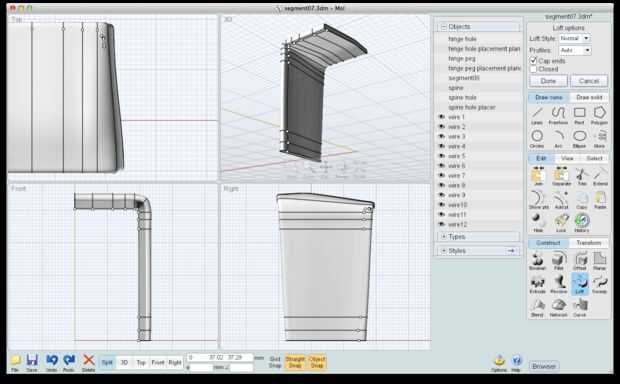

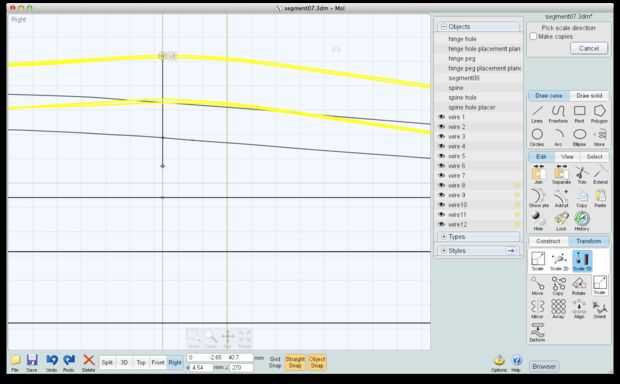

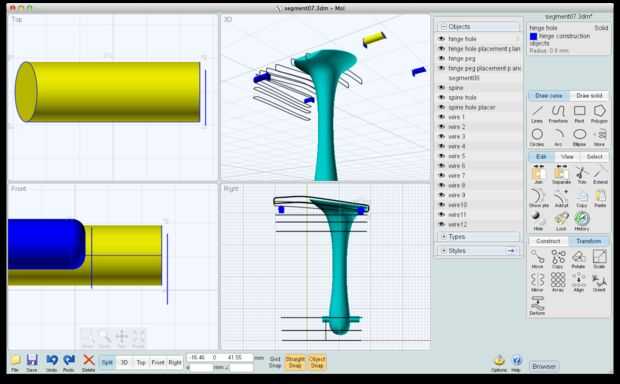

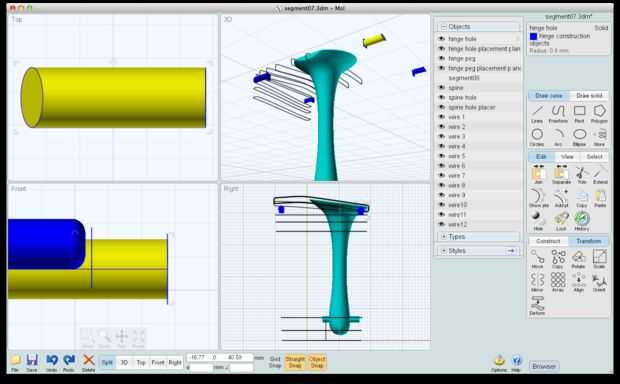

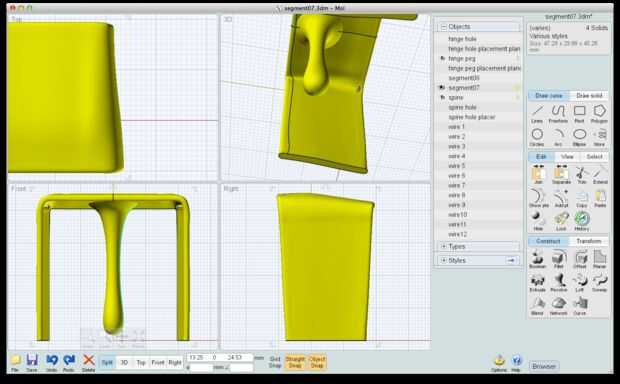

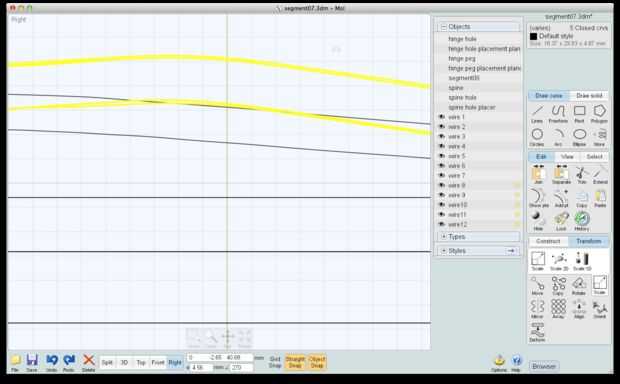

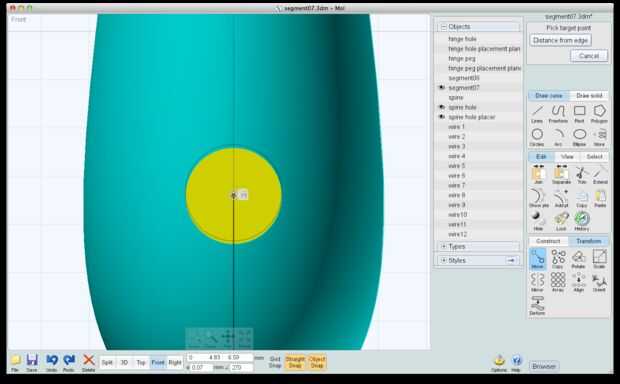

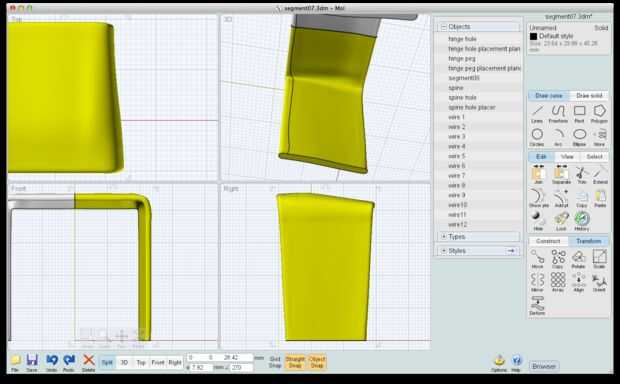

He nombrado el dibujo satisfactorio 'segment01.3dm'. Había usado un número de objetos de construcción: un conjunto de wireframes para loft el segmento con un objeto de "columna vertebral", un agujero para la columna vertebral, un placer de altura para el orificio de la columna vertebral y un par de cada de las clavijas de la bisagra y los agujeros, cada uno con un plano de colocación podría cambiar el tamaño sin afectar el tamaño de la bisagra. Después de completar cada segmento, conservando estos objetos de construcción (foto 1), he copiado el archivo segmentXX.3dm al segmento [XX-1]. 3 dm. Abrí el archivo copiado y escondió el objeto shell existentes (foto 2). Encogi los marcos de alambre, espina, placer del agujero de la espina dorsal y planos de colocación de bisagra 1% alrededor del origen (foto 3). Moví los objetos de la clavija y del agujero de bisagra tundir a nueva posición de los aviones (fotos 4, 5). Amplié los marcos de alambre por 1.01% en la dirección del espesor de pared, hacia el interior de la concha, manteniendo las dimensiones exteriores (fotos 6, 7). (Uno de los marcos es diagonal y he utilizado un plano de construcción para eso). Esta re-expansión sólo era apenas visible en cada segmento, pero sobre todos ellos sumadas. Entonces hice el loft (Foto 8) y espejo para crear los pedazos de cáscara, boolean sistemas los dos (Foto 9). Copié los objetos peg lomo y bisagra para retener para el segmento más pequeño siguiente (ocultando las copias), luego unioned a la concha (foto 10). Reposicionó el agujero de la columna vertebral para ajustarse al nuevo tamaño del placer de agujero, manteniendo el mismo tamaño (foto 11). Finalmente cortar el agujero de la columna vertebral y agujeros de la bisagra, conservar los objetos de corte (fotos 12,13). Entonces podría exportar un stl para la impresión, copie el archivo en el siguiente segmento más pequeño y repetir.
