Articulado el marco ala (5 / 8 paso)

Paso 5: Hombro de bisagras (superiores e inferiores)

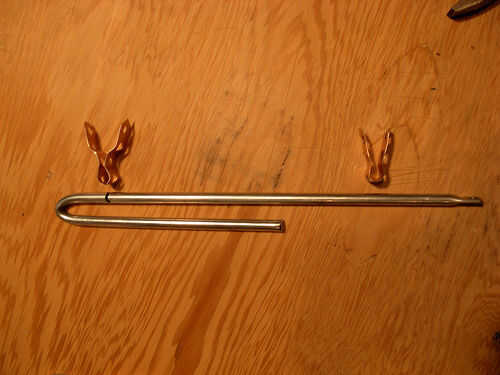

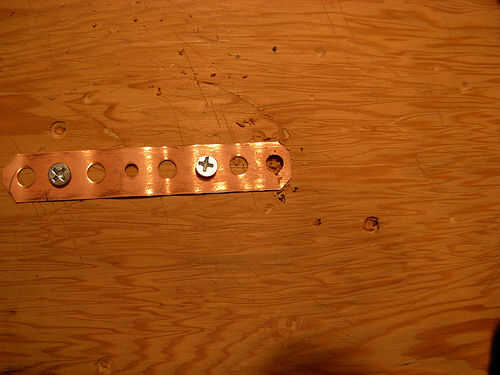

Las bisagras del hombro están hechas de la banda doblada alrededor de las piezas del tubo de la base del ala (del paquete marco interno que corte para arriba en el paso 2). Cortar una longitud adecuada de flejado de cada bisagra - para mí es digno de 8 agujeros por la parte superior y 6 de la bisagra inferior. También tuve que perfore orificios en algunos de los extremos, como los agujeros eran de 2 tamaños y no cupo mi tornillos a través de los más pequeños. Doblar las piezas en las formas como se muestra en las fotos. Las correas de la bisagra superior tienen curvas extra para el hueso de la balsa entre las partes cuando se ligan.

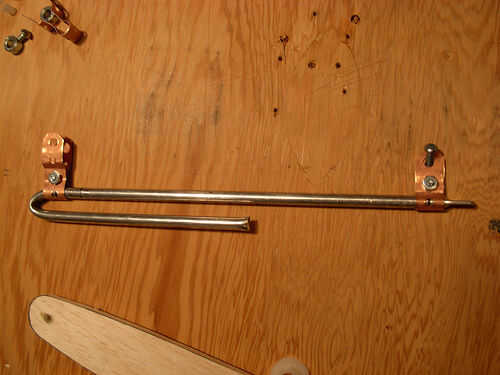

Encajar las piezas de fleje en el tubo de la base de ala para que los centros son 9-3/4 pulgadas aparte. Con las tuercas y los pernos (E), apriete las correas alrededor del tubo.

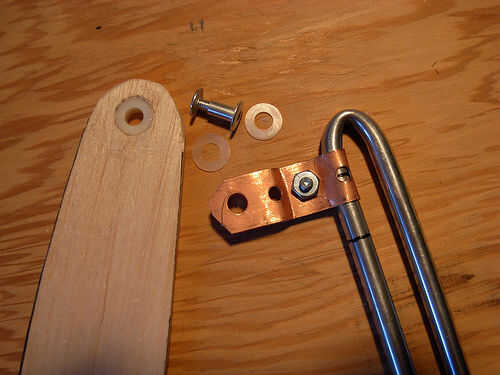

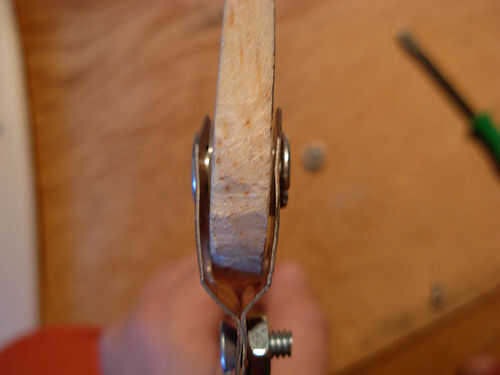

Montar la bisagra de la parte superior del hombro usando una balsa hueso X, dos arandelas de nylon (N) y un puesto de enlace corto (K). El post de enlace debe pasar a través de la correa, una arandela, el hueso de la balsa, la otra arandela y al otro lado de la correa. Atornille a la segunda mitad del enlace puesto en hasta que la bisagra está cerrada. Comprobar que el hueso gira lo suficiente, tendrá que recortar los bordes.

Cortar la espiga 4 piezas, 2 de 8-3/4 pulgadas y dos de 18-7/8. (Muchas de estas fotos muestran una clavija de metal en lugar de una madera. El metal resultado para ser demasiado pesado para la balsa, que en retrospectiva no fue una sorpresa. Tenía que intercambiar hacia fuera pero no te molestes en volver a tomar todas las fotos).

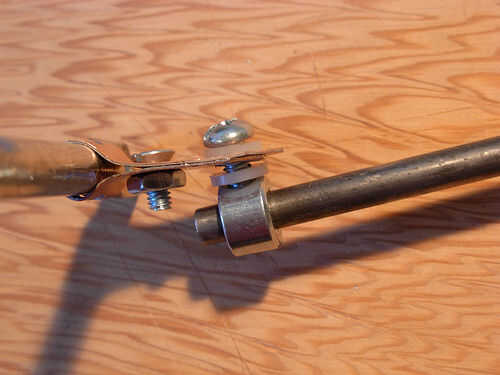

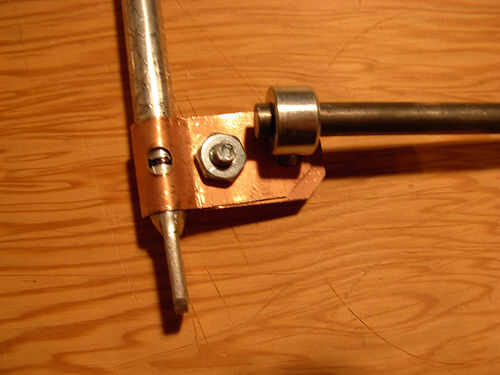

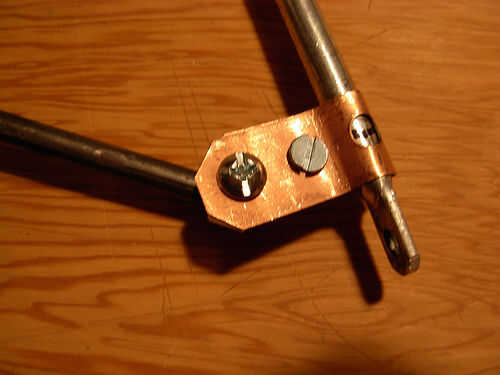

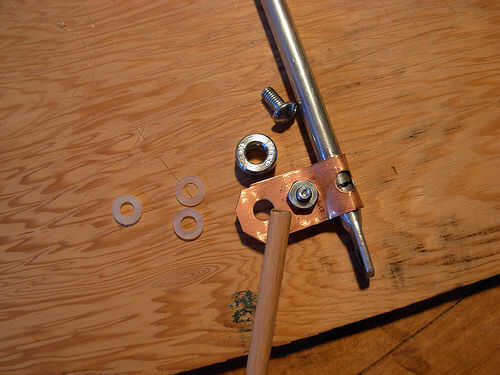

Montar la bisagra inferior del hombro utilizando un eje cuello (F), un 1/2" tornillo de máquina (H), una de las secciones de espiga de 8-3/4 de pulgada y tantas arandelas de nylon (N) según sea necesario. Ajuste la sección del pasador por el collar del eje (quitar el pequeño tornillo que viene con él). Poner el tornillo a través de la correa inferior (ambas piezas) de la parte delantera del ala hacia atrás y atorníllelo en la rosca del collar del eje hasta que el pasador se lleva a cabo en el lugar. Si hay espacio extra a lo largo de la longitud del tornillo, agregue un poco de las arandelas de nylon pequeño (P).
