Articulado el marco ala (6 / 8 paso)

Paso 6: Bisagras más

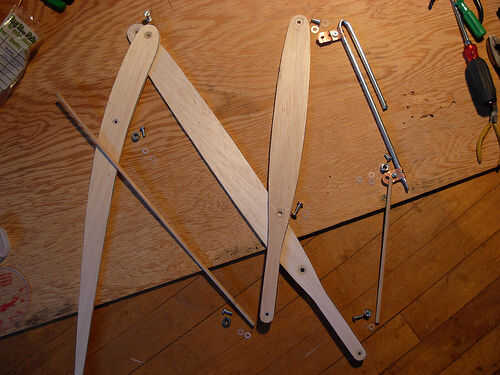

Ahora tienes dos de los siete bisagras completa. El resto de las bisagras son de dos tipos, balsa a balsa y balsa a espiga. Ambas clases de bisagras son fáciles de montar, pero necesitas conseguir los huesos en el orden correcto. Suponiendo que las alas están mintiendo con el frente hacia abajo y la espalda, ponerlos juntos como un sandwich, fondo a la tapa, como sigue:

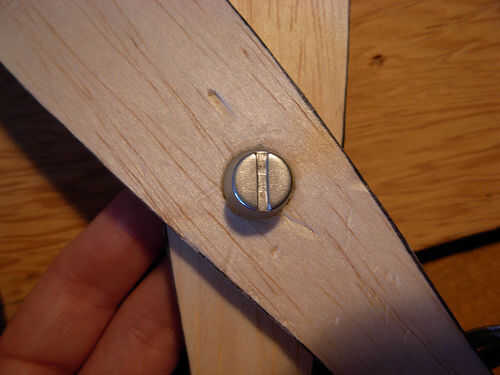

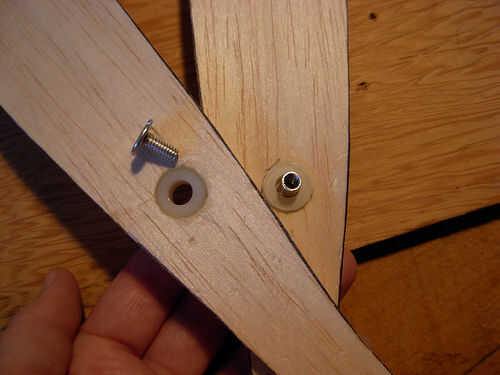

balsa/balsa bisagra 1:
-pieza de eje vinculante post
-orificio del hueso Y medio
-arandela de nylon
-orificio del hueso X medio
-binding post tornillo

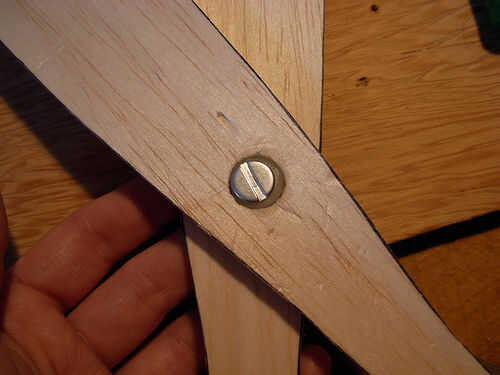

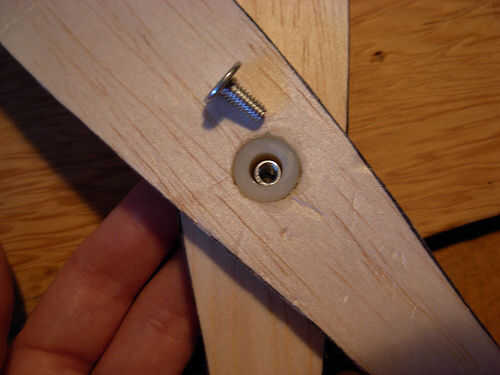

balsa/balsa bisagra 2:
-pieza de eje vinculante post
-orificio superior del hueso Y
-arandela de nylon
-orificio superior hueso Z
-binding post tornillo

balsa/pasador bisagra 1:
-tornillo de máquina
-orificio inferior del hueso Y
-collar de eje (poner el extremo restante de la espiga inferior del hombro en él)

balsa/pasador bisagra 2:
-tornillo de máquina
-orificio inferior hueso X
-collar de eje (poner un extremo de uno de los tacos de 18" a través de él)

balsa/pasador bisagra 3:
-tornillo de máquina
-orificio inferior hueso Z
-collar del eje con el otro extremo de la espiga de 18"

Para las bisagras de la balsa/pasador puede que necesite añadir algunos de las arandelas de nylon pequeño. Utilice su criterio.

ACTUALIZACIÓN: para las bisagras de la balsa/balsa, una vez que estés satisfecho con las alas, pegar los tornillos en los terminales de conexión. De lo contrario se desenrosque como el movimiento de las alas y caerse. Tuve la suerte para no perder las piezas, la primera vez que esto sucedió, y después de eso he comprobado a menudo para asegurarse de que suficiente se atornillan hasta que tuve tiempo de pegar.
