Articulan la cámara soporte (5 / 9 paso)

Paso 5: Cortar un nuevo soporte de montaje

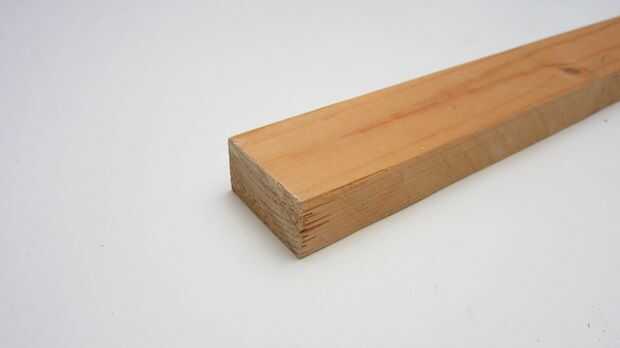

Ahora usted necesita cortar un nuevo soporte para la cámara. Debe tener la sección que puede caber entre las placas de montaje y otra sección donde usted puede conectar su cámara. Me pareció que una pieza de madera de 1 x 2 (las dimensiones reales son 3/4 "x 1-1/2") de un material conveniente para trabajar con.

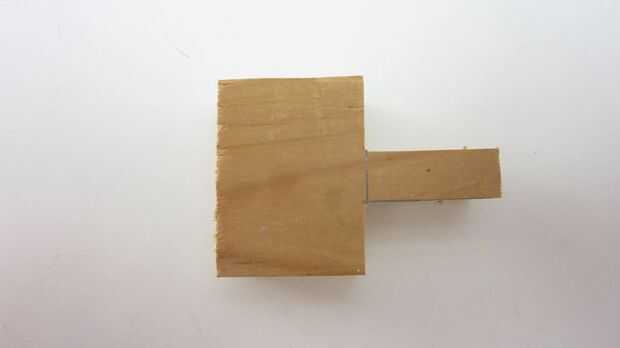

La longitud total de la ménsula de montaje dependerá de su cámara y su soporte de la lámpara. El área que conecta a la base debe ser suficientemente largo para atar al orificio del tornillo y tiempo suficiente para no interferir con el pulgar apretando el tornillo. El cuerpo principal del soporte debe ser lo suficientemente largos para conectar su cámara con un tornillo de 1/4 de pulgada y todavía tiene un buen rango de movimiento. Hice el recorte de la sección de una pulgada de largo y el cuerpo principal 1 1/2 pulgadas de largo para una longitud total de 2 1/2 pulgadas.

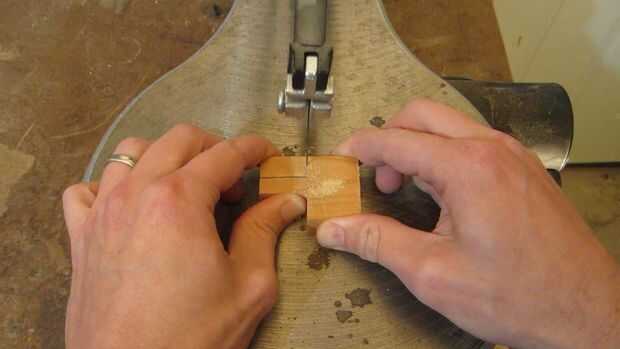

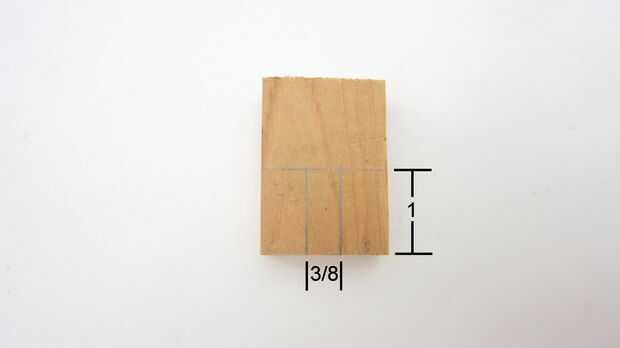

Primero marque las áreas que necesitaba hacer para que un extremo podría caber entre las placas de montaje. Dibujé dos líneas hacia abajo en el centro que fueron cerca de 3/8 de pulgada aparte. Dibujé una segunda línea de aproximadamente una pulgada del extremo que era perpendicular a las dos primeras líneas. Esto indica las dos entalladuras que necesito hacer. Entonces yo cortar utilizando una sierra de contornear.
