¿Qué hacer?
Bueno, tengo la respuesta para usted! Paquete para arriba y enviar a la Geek viejo perezoso. Sin cargo alguno, sin preguntas, sin miradas sospechosas!
Plan B es que puede tratar de arreglarlo. Este es el plan B.
La primera herramienta que necesitarás es un buen conjunto de ojos. Ahora, mis ojos no son tan buenos. He utilizado una lámpara de aumento.

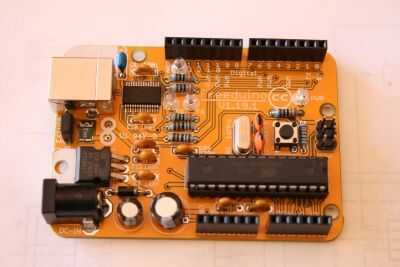

1. mire a través de la documentación. Arduino clones vienen en todas clases y tamaños. Ahora supongo que el tuyo tiene un chip ATmega. Y mayoría de los kits use el bosquejo de Blink para la Junta. Así que lea la documentación y asegúrese de que tener todo conectado bien. Esto significa que cualquier puentes, USB u otra fuente de energía y cualquier conjunto de interruptores. Corregir cualquier cosa que usted necesita.
También, asegúrese de que el ATmega en el juego está programado con un dibujo de blink. Si no, las instrucciones que te diga cómo cargarlo.
2. todavía no blinky. Utilice los ojos para ver sobre el tablero de circuito impreso (PCB).
Buscar faltan componentes (a veces un kit puede no requerir todos los componentes marcados en un PCB, verificación de documentación)
Busca componentes instalados hacia atrás:
Los diodos son los cilindros negro o cristal pequeño con una sola banda en un extremo. Los diodos permiten (electricidad) para fluir en solamente una dirección así que si están instalados al revés, corriente no corriente. La banda se indicarán en el PCB.
Los condensadores electrolíticos son los cilindros más grandes negro. Se diseñan para que la corriente ir sólo de una manera a través de ellos. Si ha instalado al revés, podría estallar. Estos condensadores tienen una franja gris en un lado. Este es el lado negativo y debe ser mostrado en el PCB. Los tapones más pequeños no están polarizados y se pueden poner en cualquier manera.
Los LED son diodos emisores de luz. Puesto que son los diodos, que permiten actuales para ir sólo en una dirección.
TIP: Todas las instrucciones de montaje de decir que el cable de más de un LED es positivo y luego te dicen de instalar y cortar los cables! Si usted mira de cerca el LED en la base donde salen los cables, ves una plana en un lado del círculo. Vea la foto. Este es el lado negativo. El PCB está marcado generalmente con un + en una parte a menudo con un círculo aplanado en el otro.

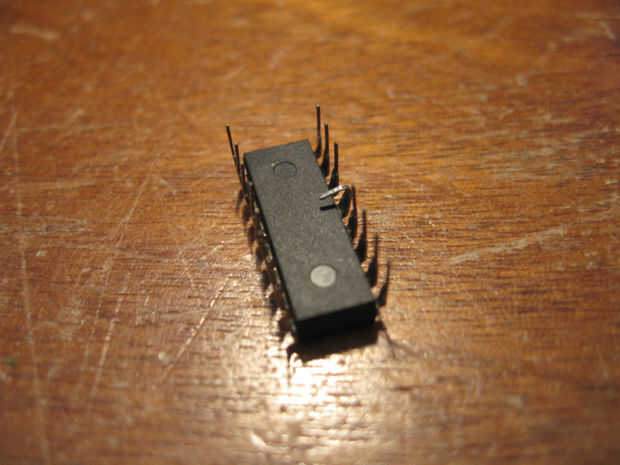

ICs son circuitos integrados, esas fichas negro pequeño con una gran cantidad de pins que sale. Mayoría de los kits Arduino utiliza el ATmega168 o ATmega328. Asegúrese de que la muesca en un extremo coincida con la muesca en el PCB (y la toma de corriente). Mientras estás en él, asegúrese de que ninguno de los pines del ATmega están doblado por debajo de la IC en lugar de ir a la toma. Vea la foto.

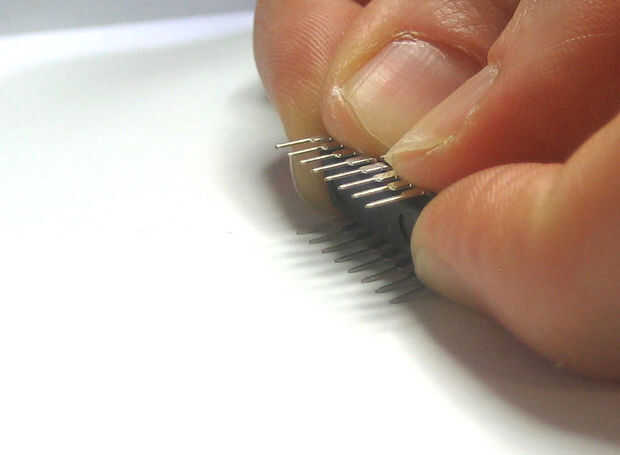

TIP: Más nuevo ICs tienen sus pines desollados hacia fuera y no entran en una toma muy fácilmente. Me gusta rodar la IC (ver foto) en ambos lados para que los pernos se alineen más fácil.
No termines buscando todavía. Voltee la placa y buscar lo siguiente:

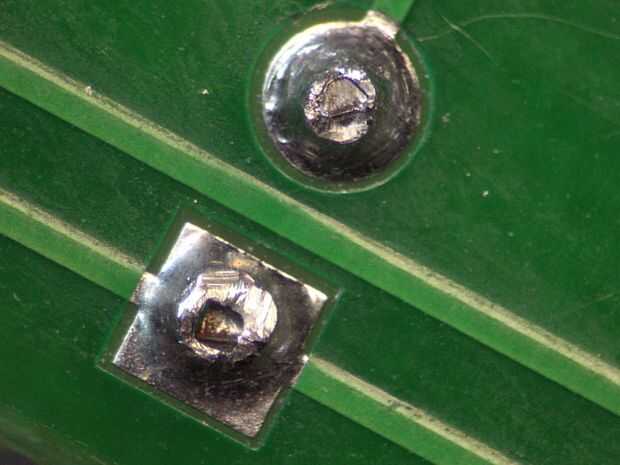

Empalmes de la soldadura fría o falta (ver fotos). El segundo podría funcionar pero debe resoldered. Todas las uniones de soldadura deben ser brillante y plata no granulada y gris.
TIP: Si usted tiene una Junta de soldadura fría de solución de problemas, a veces el cable de componente está contaminado. Tratar de eliminar el componente o por lo menos el componente de plomo y limpiar con alcohol isopropílico. Ahora debería poderlo de la soldadura.
Asegúrese de que todos los pines del zócalo de 28 pines sobresaliendo. (Puede que tenga un pin del zócalo doblado bajo.

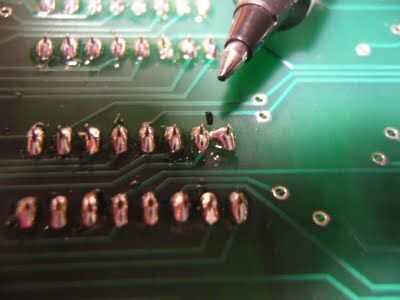

Puentes de soldadura (ver figura). Eliminarlos.
No esenciales información: Realmente encontré un puente de soldadura en mi Freeduino. Fue en unas pinzas que no había utilizado aún.
Solucionar los problemas y vuelva a intentarlo.
