Paso 2: No 5 V

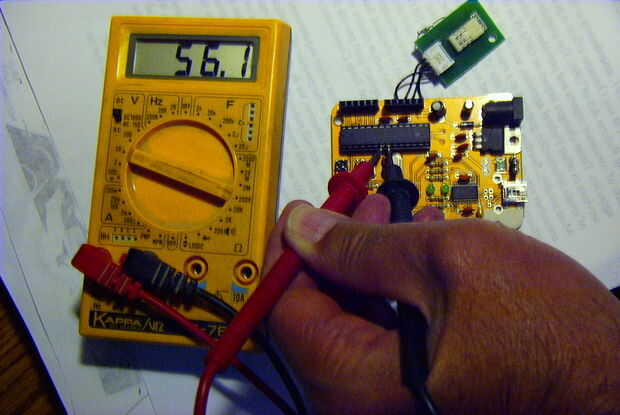

4.1 Desenchufe el Arduino. Ajuste el multímetro para medir resistencia (ohmios). Conecte el multímetro entre los pines 8 y 7 del ATmega. Vea la foto. Si lee alrededor de 30K a 80K, y luego continuar, probablemente no obtendrá 5V para el ATmega. Si lee, menos de 200 ohmios, entonces vaya a la sección corta .
4.2 por lo que no está poniendo 5V para el ATmega. Cada Consejo va a ser un poco diferente así que encontrar el esquema para el suyo.

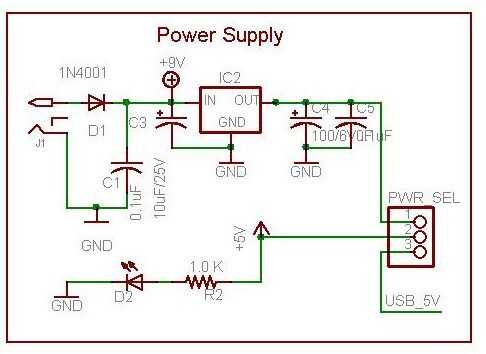

El dibujo de abajo es la sección de alimentación para un Boardino (Adafruit). Es típico de muchos.
4.3A si usas alimentación USB y tienes un PCB de Arduino USB, 5V se enciende pin 1 y 4 del conector USB. Conecte la placa USB del ordenador y encontrar el conector USB en su esquema. Tu PCB probablemente tendrá un conector Selector de potencia como la de abajo. Compruebe para ver si tienes 5V del conector (pin3). Si no lo hace, asegúrese de que el cable USB es bueno y tiene 5V sobre ella. Puede probar el cable en algún otro dispositivo USB.
Si tienes 5V en el selector de entonces sígalo a través al pin 2. Si está todavía bien, entonces probablemente la mejor manera de comprobarlo es Desconecte la alimentación y el multímetro para medir resistencia. Poner un cable en el pin 2 y siga el esquema y el circuito al pin 7 en el ATmega. Que tenga que seguir las huellas en la placa para saber que no está conectado.
4.3b si está utilizando una fuente de energía externa, su esquema será probablemente similar a este. Enchufe la fuente de energía. Medida los + 9V a tierra. Debe estar entre 7 y 12 V. Si no es el diodo es probablemente hacia atrás o abrir. Otras posibilidades son C3 hacia atrás o IC2 hacia atrás.
4.4 if los + 9V está bien, compruebe el lateral (puesto) de IC2. Debe leer 5V. Si no es así entonces C4 podría ser al revés o IC2 instalado incorrectamente o mal. De lo contrario siga 5V hacia fuera a través de la Pwr Sel para el ATmega, pin 7 y determinar donde no es conseguir a través.
CORTA
Un corto a tierra 5V es uno de los problemas más difíciles a resolver.
Vuelva a realizar la inspección visual. Busque cualquier salpicadura de soldadura tocando donde no debe estar. En la parte superior de la PCB, busque cualquier patillas dobladas tocando. Busque cualquier escudo metálico tocar un cable de componente. Prueba a quitar todos los puentes y el ATmega para ver si eso hace la diferencia. Tratar de mirar por debajo de la toma para ver si hay una pieza perdida de metal algo corto. Si cualquiera de los condensadores electrolíticos pasar de 5V a tierra, tratar de desoldar un lado para ver si eso hace la diferencia. Eso es todo que puedo pensar.
Esperemos que, esta información es suficiente para solucionar su problema.
