ArVolt! (1 / 3 paso)

Paso 1: Montaje y cable.

En primer lugar, la soldadura por favor algunos encabezados masculinos en su LCD.
1. el calor masculino encabezados
2. Agregue soldadura

Siguiente, alambre

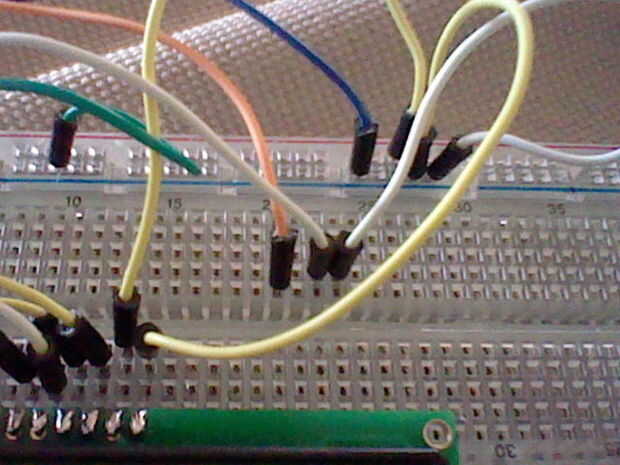

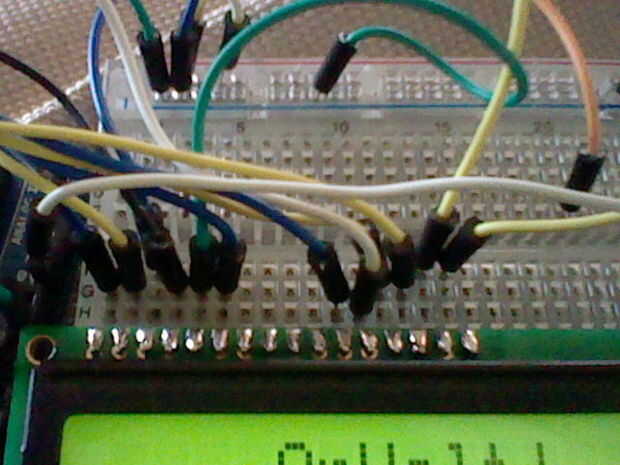

Mirar foto de abajo o leer texto.
Pin RS del LCD para pin digital 12
Pin Enable del LCD para pin digital 11
D4 LCD pin a pin digital 5
D5 LCD pin a pin digital 4
D6 LCD pin al pin digital 3
LCD D7 pin al pin digital 2
Pin R/W del LCD a tierra
los pernos días son generalmente 7-14 en la pantalla lcd, D0 en pin 7
