Asador de campo de juego de pinball (2 / 4 paso)

Paso 2: Los pivotes

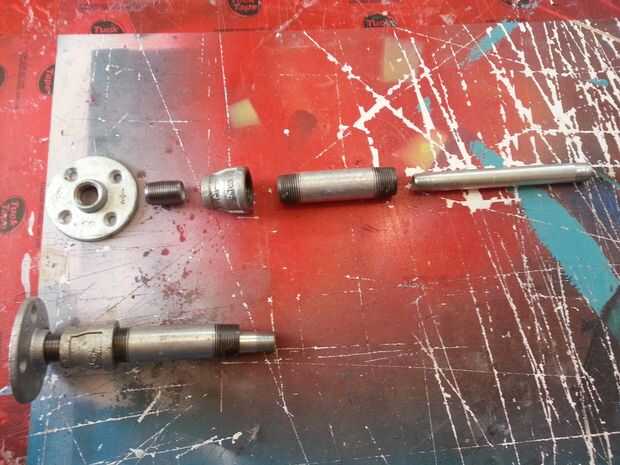

Dos de cada uno:

  • brida de piso 1/2 pulgada
  • niple 1/2
  • reductor de 3/4 a 1/2 pulgada
  • tubo roscado de 3/4
  • tubo de 3/8
  • 18-25 pulgadas de ángulo de acero ranurado galvanizado

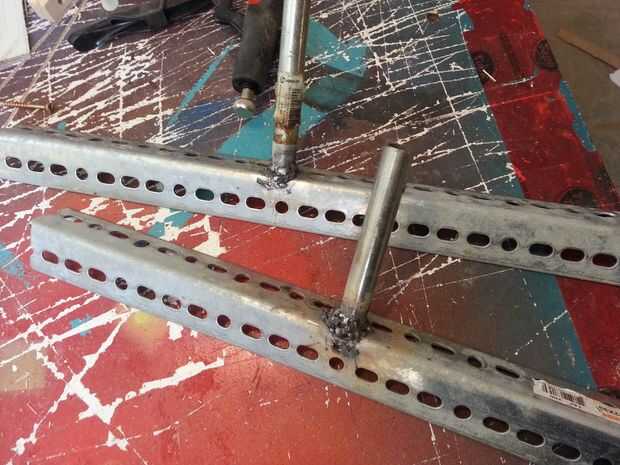

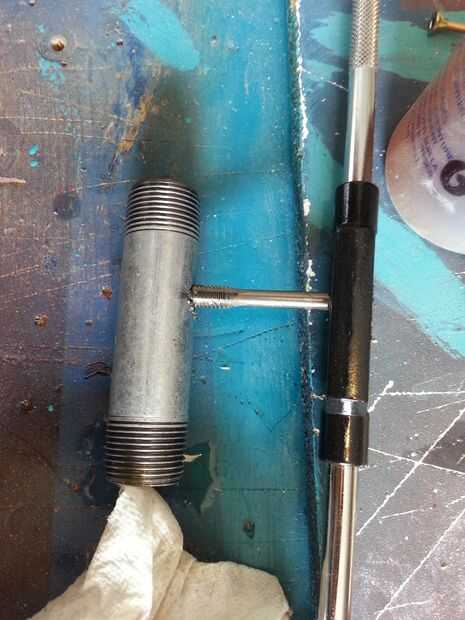

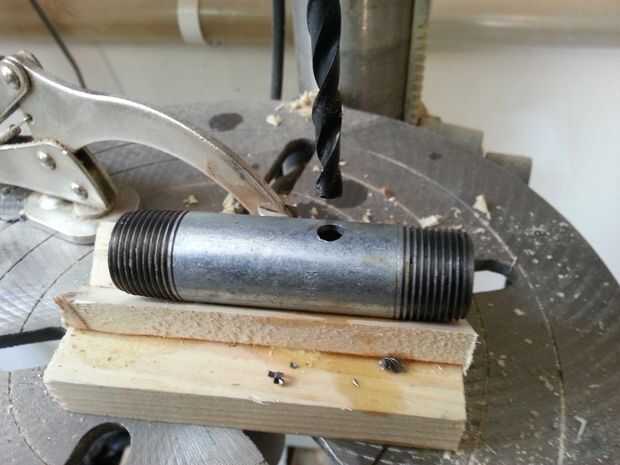

Cada lado del soporte tiene un pivote. Taladro y toque un orificio en la tubería de 3/4 de pulgada para un perno de 5/16, que fijará el soporte en su lugar. Tornillo de la brida en cada extremo del bastidor. Añadir el pezón, el reductor y la pipa de acero galvanizada de 3/4 de pulgada. Terminé mi 3/4 y 3 de corte 8 pulgadas más corto de la pipa con una amoladora y limar los extremos cortados para eliminar las rebabas. Sólo necesita suficiente espacio para insertar un perno con una perilla y ser capaces de convertirlo. Coloque el tubo de 3/8 de pulgada en el ángulo de acero. Mina había soldada (excepcionalmente mal!), pero tal vez podría usar JB Weld si no tienes un soldador. Si usted decide soldar, tenga en cuenta que acero galvanizado produce algunos gases muy desagradables cuando se calienta. Lo hice sólo estas dos pequeñas soldaduras en un garaje bien ventilado. El combo del ángulo/de la pipa se sentará justo en el tubo de 3/4.
