Asamblea de la Trinidad (7 / 20 paso)

Paso 7: Condensadores, resonador regulador interruptor Power Jack

IMPORTANTE:

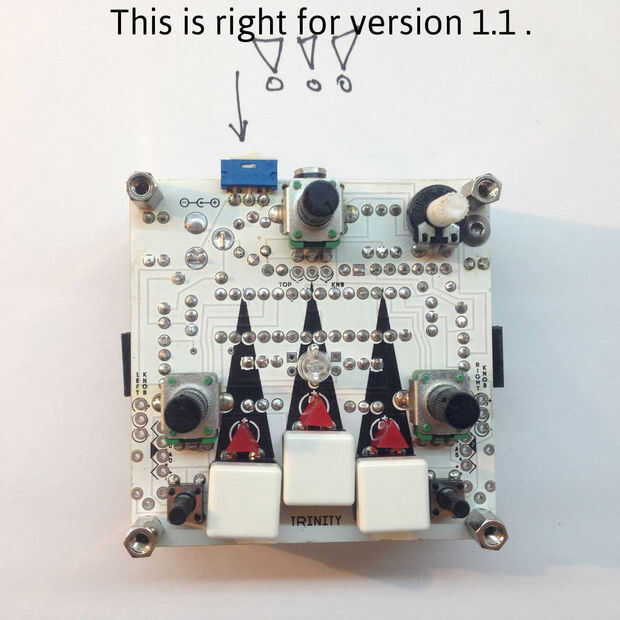

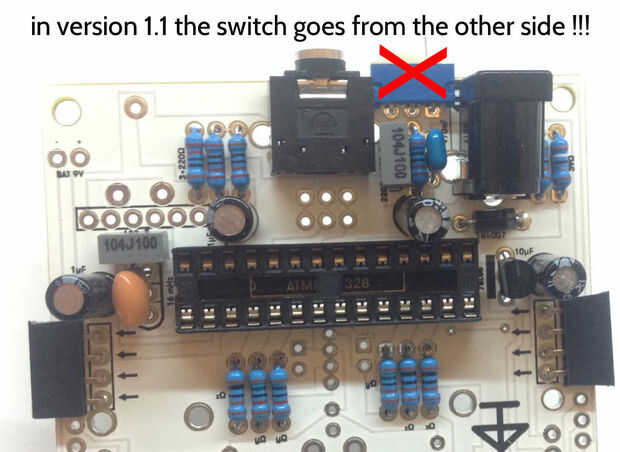

en la versión 1.1 con plástico completo el interruptor de la vivienda tiene que ir del otro lado de la Junta! Usted puede ver claramente en las imágenes.

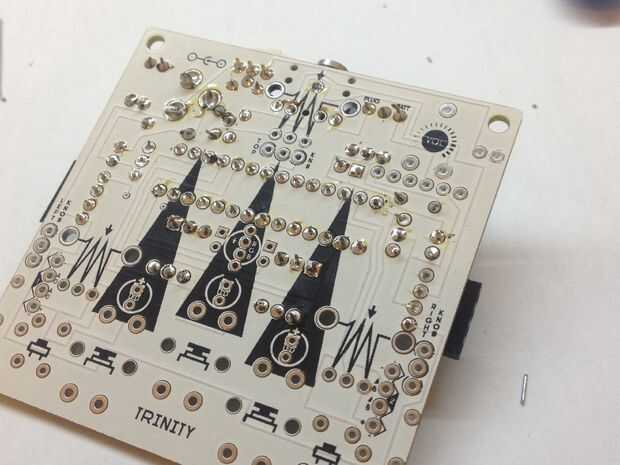

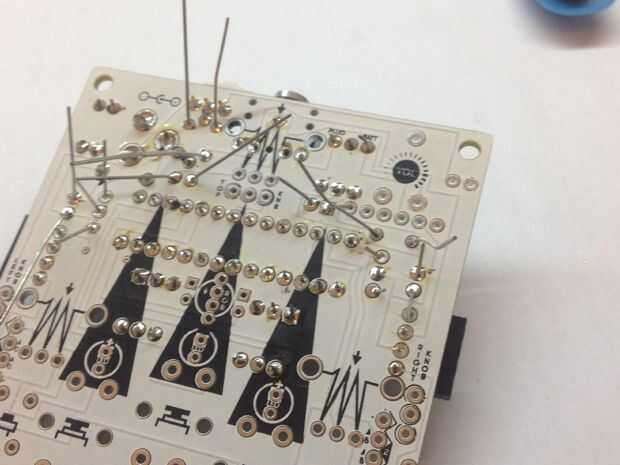

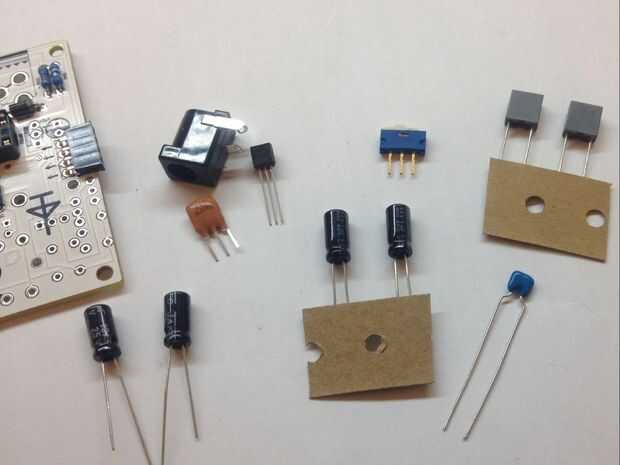

Todos los componentes ahora van en el tablero. Poner los componentes y doblar ligeramente las piernas. Tenga cuidado de la polaridad y el valor de los condensadores electrolíticos, de los grandes. Resonador de 16Mhz no tiene ninguna polaridad. Regulador de voltaje 7805 tiene la polaridad indicada. Conector de alimentación llenan los agujeros de la lata y no hacer ningún espacio entre el conector y el PCB.
