Ase una señal de RF433 con un v.3.6 buspirate (2 / 5 paso)

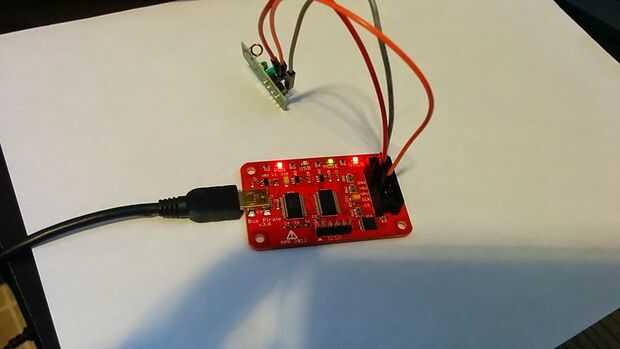

Paso 2: Conectar el buspirate al receptor RF433 MHZ

Ahora que tenemos todos los componentes necesarios permite comenzar. Para conectar el buspirate al receptor RF 433 necesitamos 3 conexiones. Usted puede utilizar un tablero de pan si lo desea, simplemente conecté los cables directamente desde el buspirate al receptor

El receptor utiliza 5v. Por suerte para nosotros lo buspirate puede salida 5v, así. Necesitamos conectar vcc del receptor a 5v en el buspirate. GND en el receptor a la tierra en el bus pirate. Y uno de los pasadores de dos datos del receptor para el CLK en la buspirate. CLK no tiene que ser utilizada pero que es el pin con que me fui.

Vamos de grueso quieren hacer esto mientras todo esté apagado y desconectado.
