Ase una señal de RF433 con un v.3.6 buspirate (3 / 5 paso)

Paso 3: Permite usar la consola de para encender el poder.

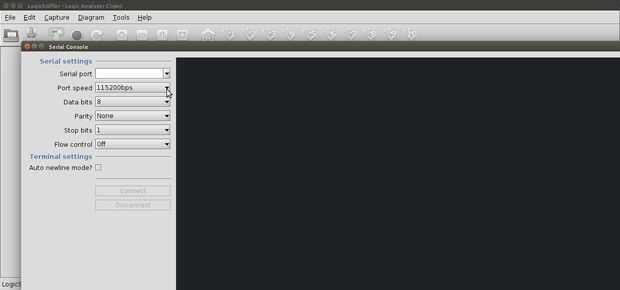

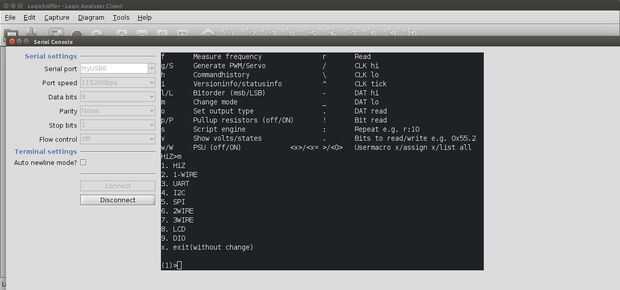

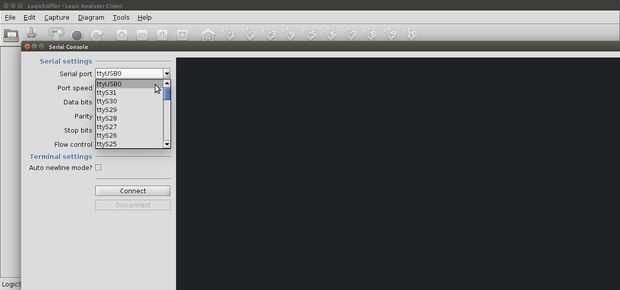

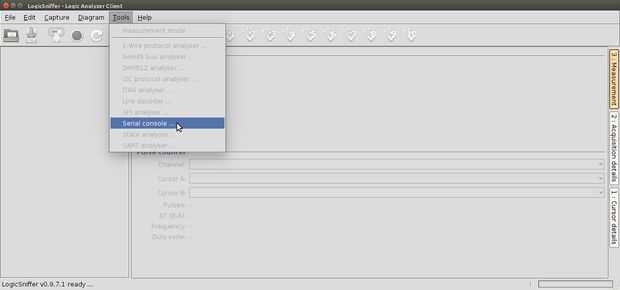

Ahora tenemos que configurar el software. Para poder utilizar la fuente de alimentación de 5v que ofrece el buspirate tenemos que activar esa función. Inicie el "software de sniffer lógica abierta" y seleccionar "herramientas" y luego "serial console". Aquí podemos conectar a la buspirate través de una consola en este software. Queremos a asegurarse y dejar solo la mayor parte de estos ajustes. Debe ajustarse la velocidad del puerto a 11520bps que es la configuración predeterminada de buspirate. En la parte superior de la pantalla hay un cuadro desplegable "puerto serie". Queremos seleccionar el puerto apropiado. En mi caja linux es etiquetado como ttyUSB0. Puede haber una pareja diferentes opciones dependiendo de lo que ha enchufado. Una manera fácil de determinar el puerto correcto es revisar el desplegable antes de de que enchufar el buspirate en y, a continuación, después. Una vez que tenemos que corregir la configuración del puerto serie que ahora se haga clic en conecta. En la parte inferior de la caja de la consola serie negro hay un cuadro de entrada de texto. Entrar en "?" entonces pulsa el botón de enviar. Ahora debe tener un menú de "ayuda" en frente de usted. Si no es así, algo está mal y no está conectado.

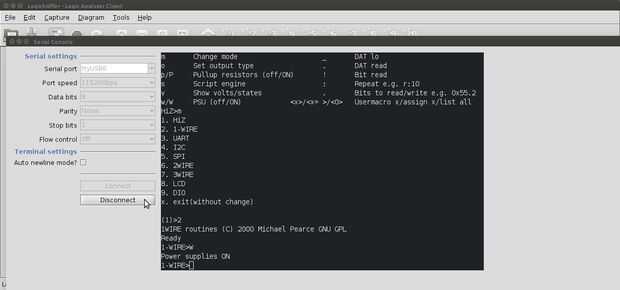

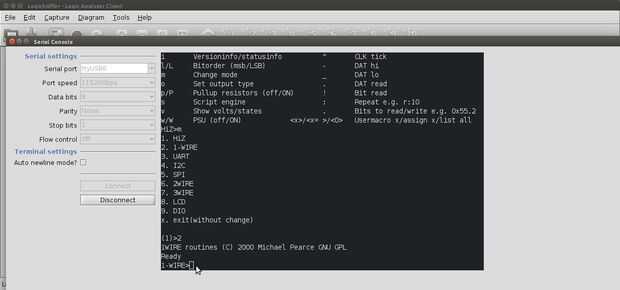

Cerca de la parte inferior izquierda de la screan te debe ver w/W fuente de alimentación (apagado/encendido). Se trata de cómo podemos habilitar el pin de 5v. Para utilizar la característica de poder que tenemos que elegir un "modo". No importa qué modo utilizamos por lo que te recomiendo la opción "1 wire" porque no hay ninguna configuración para él. Ahora podemos convertir la corriente mediante el envío de "W". En el buspirate ahora debería ver la luz VREG led enciende.

Lo último que tenemos que hacer en la consola es desconectar de él.
