Ase una señal de RF433 con un v.3.6 buspirate (4 / 5 paso)

Paso 4: Configuración del software para obtener una buena señal.

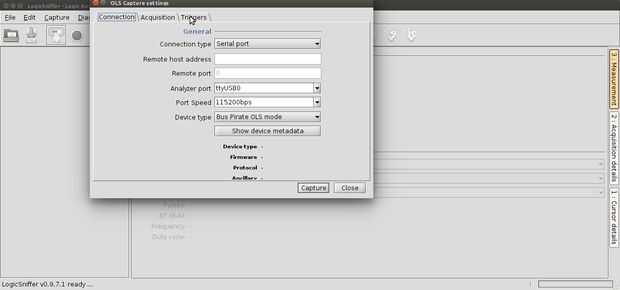

En la pantalla principal tenemos que hacer unos cambios de configuración. Seleccione "captura" y luego "empezar captura". Asegúrese de que las opciones aquí son buenas y que el mismo puerto en "Puerto del analizador" que hemos utilizado anteriormente para conectar a la consola serial, en mi caso fue ttyUSB0.

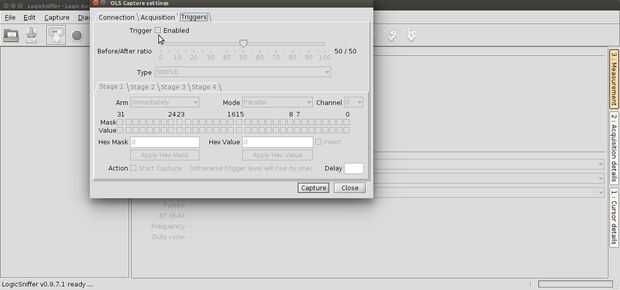

A continuación tenemos que ir a la pestaña de "disparadores". Aquí tenemos que desactivar los disparadores desmarcando la casilla.

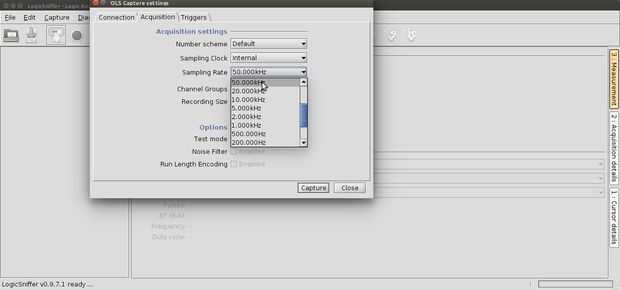

En la pestaña de "adquisición" podemos cambiar la frecuencia de muestreo. El valor predeterminado es 4mhz. Te quieres bajar esto a algo un poco más razonable. Fui con 50khz. Esto nos dará un gran suficiente muestra para poder ver lo que está sucediendo pero es todavía rápido para minimizar los errores.

Ahora haga clic en captura!
