Paso 9: Controles, giro de las poleas del motor




Mi mock up me permite ajustar distancias, etc., así que esperemos que puedo usar los controles del motor y el embrague originales. El embrague y el acelerador están controlados por un cable, así que realmente no quiero buscar mercado unos. Moví la cuna del motor lo suficientemente cerca que puedo usar tanto cables de fábrica, una vez más hacer recambio fácil. Porque el motor se enfrenta a la manera opuesta de su configuración original con los controles, tengo que extender el arnés de cableado. No tengas miedo si tienes que hacer esto. Hubo 7 alambres, todos colores, después quité la cinta aislante, cortarlas y sólo empalmar en unos pies para que todo llegara. Puede hacer este una cable a la vez si tienes miedo que te malinterpreten las conexiones. Porque esto era un cortacéspedes de montar a caballo, si no estaban sentados, las cuchillas no participarían. Por lo tanto, fácilmente convertí el interruptor del asiento eléctrico con un interruptor de la matanza. Usé una llave barco conectado a un anclaje por lo que se pueden conectar a ti mismo. En caso de que usted viaje, o necesita caminar alrededor de la sierra, si vas demasiado lejos de los controles o cerca de la hoja todo el vio voluntad apagado. SEGURIDAD PRIMERA!!!!!!

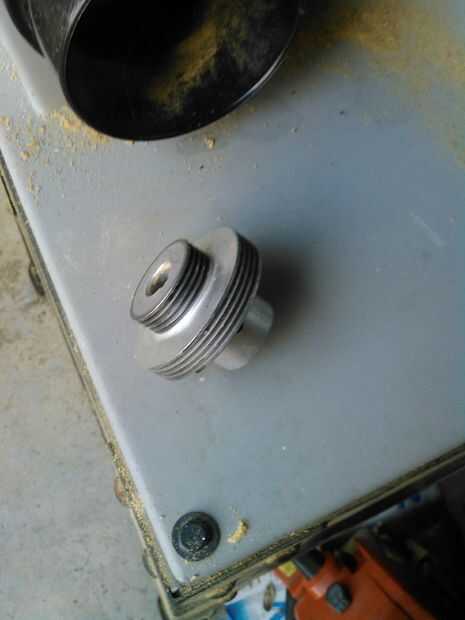

OK, así que voy a tener que hacer un sistema de correas, poleas y cojinetes para convertir motor de movimiento para mover la cuchilla. Quité la polea original desde el motor eléctrico. Entonces tomé las medidas del motor para averiguar la profundidad a través del agujero en la vivienda de la sierra.

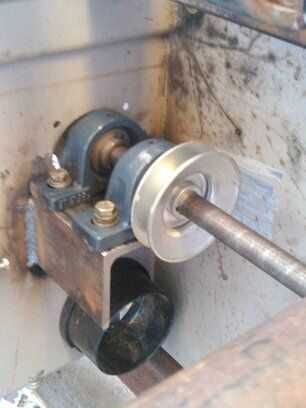

Quería que esta es parte de ser fuerte por lo que opté por 3/4" bloques de almohadilla. Yo trabajado a máquina al final de la barra de acciones hasta ajuste de la polea de arrastre original el motor. Nosotros viramos entonces un pedazo de ángulo de hierro a la cubierta una vez que tuvimos la alineación aproximada del cinturón interior. Una vez tuvimos en el lugar, compré una polea que permita mi hoja para moverse a la velocidad adecuada con un montón de ajuste del acelerador. Quiero que mi hoja para ejecutar a unos 4000 pies por minuto (sí, 45 millas por hora!) El motor eléctrico funcionó 1740 rpm y mi motor de la podadora puede ejecutar 3600, me redujo mi rpm a alrededor de 2000 y fui con una polea que la polea interior en 1740 fácilmente que es 3000 fpm como puedo ajustar acelerador hasta encontrar mi lugar dulce para diferentes densidades de madera. Motores de cortacésped son válvula reguladora ajustable gobernado, por lo que cualquier rpm elegir el gobernador puede mantenerlo allí a menos que la carga se convierte en mucho para compensar. La correa vieja de la podadora se corte a la longitud para poder ir a la tienda de la podadora y comprar la correa de longitud perfecta. Un simple tensor desde la plataforma del cortacésped Ajuste la tensión.

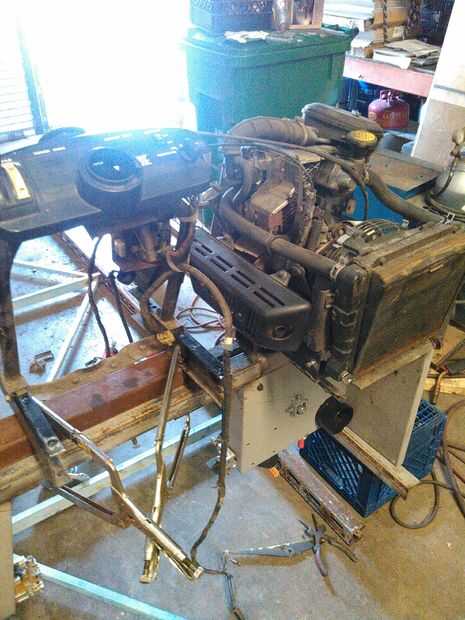

Como se puede ver, he probado diferentes colocación de controles y falló al principio... simulado es invaluable!
