Paso 2: Paso 2: diseñar su caja en CAD e impresión

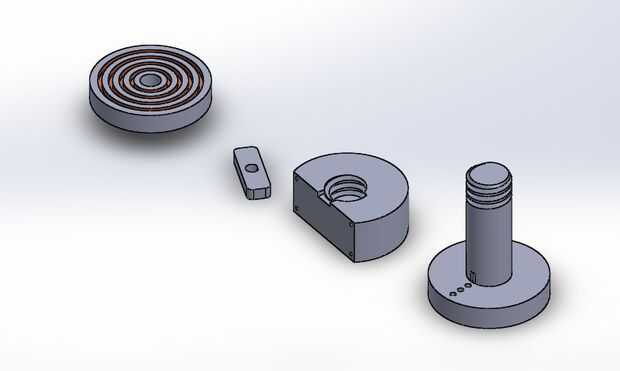

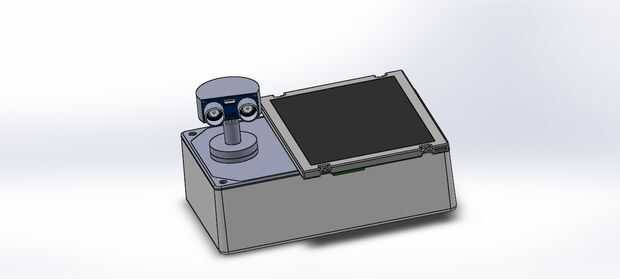

Puesto que este proyecto requiere varios 3D impreso piezas recomienda a burlarse de todo el proyecto en software CAD. Tendrá que diseñar (de izquierda a derecha) el adaptador de cable, el adaptador de eje, montaje del sensor y la base del sensor.
Adaptador de cable: esta parte está diseñada para mantener los contactos revolución en él y permitir que la cubierta superior girar 360 grados sin perder contacto o que se enreden los cables. Es simplemente un disco con varios surcos en ella para poner los contactos. Hay un anillo extruido en el fondo a todos a ser prensa cabe en un agujero similar tamaño en el cuadro. El adaptador también tiene agujeros para todos los 4 contactos y el eje.
Adaptador: esto es simplemente una pieza para conectar el eje del motor al resto de la pieza siendo conducido. Usando un adaptador da mucha flexibilidad en la fabricación de diferentes ups y seguridad si su parte tiras hacia fuera.
Montaje de sensor: esta parte es donde se monta el sensor sonar en. Para facilitar la impresión hice esta parte separada del sensor con un enhebrado simple para conectarlos. Recuerde que cuando diseño este que el plástico del encogimiento y planificar el montaje de los agujeros en consecuencia.
Sensor de base: esta parte conecta el eje con el soporte del sensor. Tiene una ranura en la parte inferior para el adaptador de eje y roscado en la parte superior para el montaje del sensor. Hay 4 orificios que corresponden a los contactos de revolución en el adaptador de cable y llevará a cabo los pines de los contactos. Este diseño podría mejorarse mediante enrutamiento de los cables por el interior de la base.
Impresión no es de la máxima importancia en este proyecto, simplemente Asegúrese de que las piezas encajan y no tienen impurezas grandes.
