Asignador de sala sonar - hacer curso (3 / 5 paso)

Paso 3: Paso 3: diseñar su sistema de control

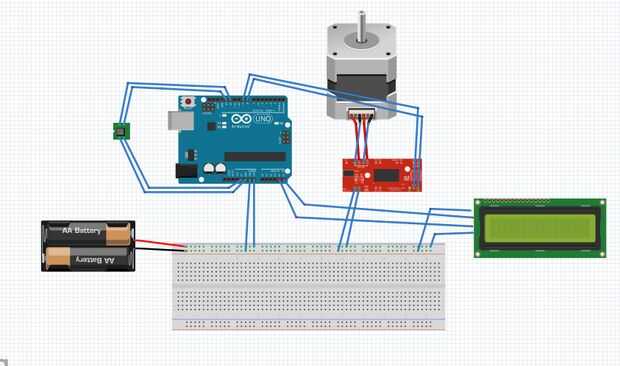

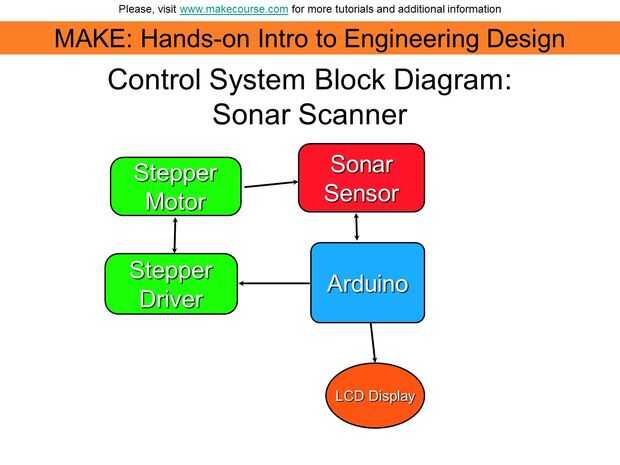

El sistema de control para este proyecto puede verse en la imagen. Tanto el controlador arduino board y paso a paso son alimentados por una batería externa. El adruino controla el controlador paso a paso, el telémetro y la pantalla lcd. La salida al paso a paso va a ser una velocidad constante que se correlacionan a la distancia para obtener una ubicación del objeto. Luego esto mostrará en la pantalla lcd. El controlador paso a paso del alambre en los pines 8 y 9 y el telémetro sonar en los pines 12 y 13. La pantalla lcd es enchufada en analógico 0 y 1.
