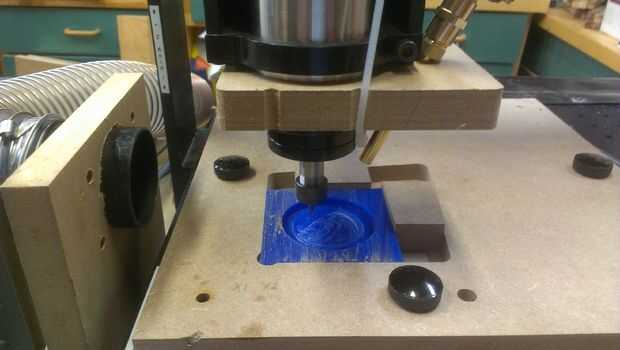

Paso 1: Mida su huso y corte un soporte MDF de 3/4"
Que mide el diámetro del eje y una placa de 3 1/2 "x 5 1/2" con un agujero que era más grande en diámetro que el eje de 1/16".
Usé un lazo de nylon para mantenerlo en el eje Z. Quería algo que fuera fácilmente y no quiero que toque algo.

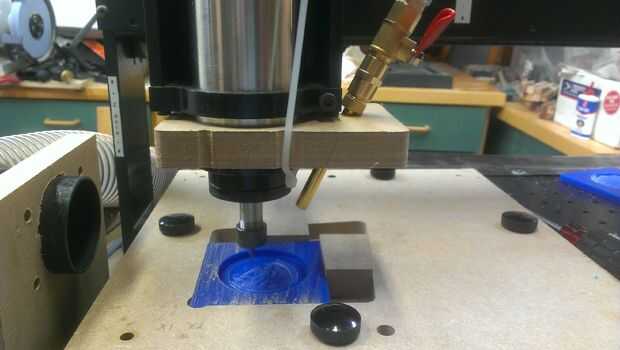

Fui al puerto de carga y compró un par piezas neumáticas. Una desconexión rápida y también una pistola de aire. Usé el cilindro de las partes de aire para servir como la ayuda del aire que sopla las partículas de polvo y virutas de la superficie de la pieza que se corta.

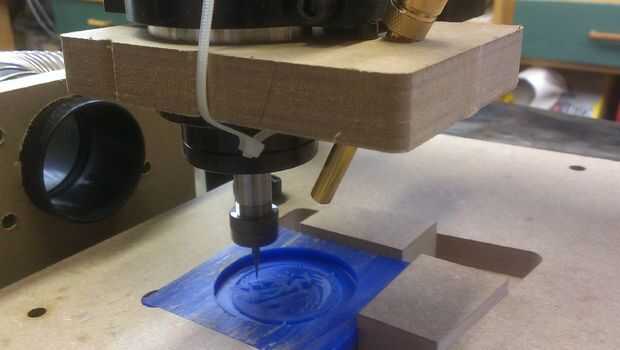

La única parte de la prueba y el error de este proyecto es asegurarse de que la boquilla de aire se alinee correctamente para que la fuerza principal de aire es golpear la broca de fresadora.

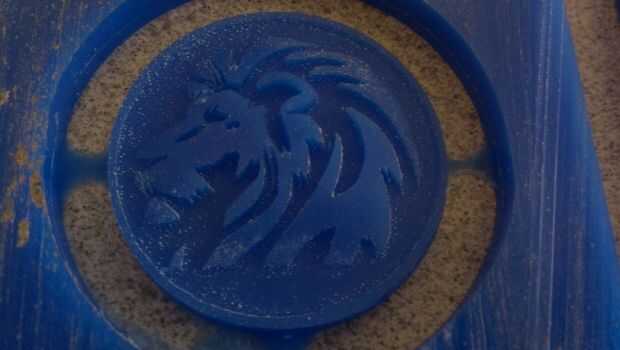

Necesitas un compresor de aire fuerte para mantenerse al día con el flujo constante de aire que está saliendo de la boquilla. Me parece que necesita unos 25 psi para soplar los pequeños pedazos de cera. Usted puede ver, de todos modos algunos se adhiere a la cera.
También corte un agujero del tamaño de una manguera de aspiradora de taller y montados en el extremo del eje X. La corriente de aire de la boquilla con el orificio de aspiración recoge todas las piezas pequeñas de polvo de cera.
Este es un gran sistema. Puede mantener un ojo sobre la marcha sin tener que cuidar a los niños la máquina CNC para todo el día.
La hice en la tienda de tecnología.
