Paso 3: Interruptores magnéticos Reed y titular
Los interruptores magnéticos Reed que utilizo son algo delicados y rompí algunos de manejo áspero mientras que alambré para arriba. Te recomiendo probarlos después de conectar el les (pruebas de continuidad del voltímetro deberían funcionar).

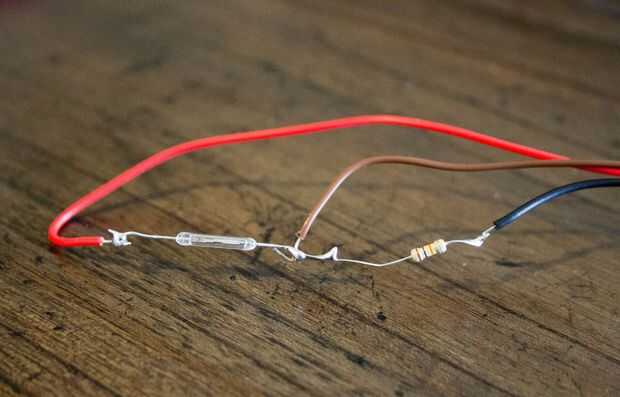

Los switches se configuran como un empuje de botón momentario y utilizan un 10K Ohm desplegable resistencia. Ver la imagen y ver el tutorial de botón de arduino si no estás familiarizado con esto.
Cableado tres interruptores como se muestra en la imagen. Terminé de atar los motivos de los tres y los aspectos positivos de los tres juntos para reducir el número de cables que eventualmente se ejecutará a través del personal. Asegúrese de dejar un montón de longitud de cable para el alambre que se ejecutará en el arduino. Nosotros podemos siempre cortar más tarde.

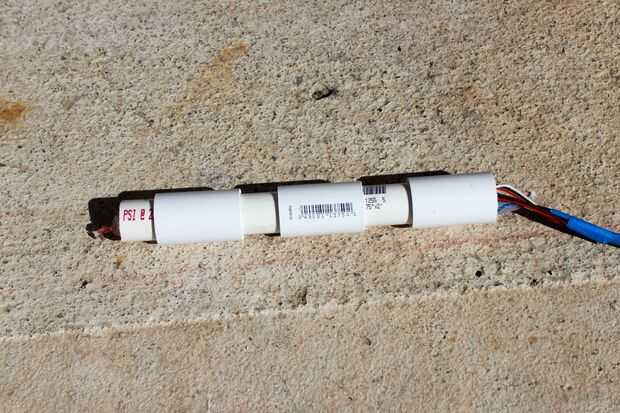

Una vez que construyeron mis interruptores, junté una vivienda para ellos de tres pedazos de 3/4 de pulgada PVC y tres sindicatos. Que montado el PVC y los sindicatos uno a la vez, comenzando con el primer interruptor magnético. Una vez que la primera pieza de la tubería y la Unión estaban juntos y el interruptor dentro, lleno de esa sección de la tubería con masilla de silicona. Luego repito el procedimiento con la segunda pieza de tubo, Unión segunda y segundo conmutador, unirse a la primera pieza y sellado en su lugar. Finalmente se repite el procedimiento para el terceros y última las piezas. Permiten la masilla durante varias horas, preferentemente durante la noche.

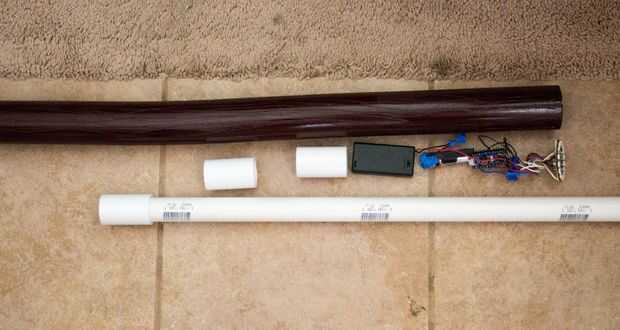

Notas: Originalmente trató de epoxy para fijar el interruptor pero no pude conseguir el interruptor a sentarse correctamente en el tubo. Además ya he encontrado los interruptores a ser más frágil de lo previsto, pensé que la masilla de silicona mantiene en su lugar y apoya mejor que simplemente los epoxying en su lugar. El silicio también se parece a unir bien las piezas de PVC, en final montar el personal de la vivienda se ajustaron en el interior de la tubería de 2 pulgadas.
No preocuparse de contra rebotes los botones en mi bosquejo, pero puedes modificar el código si usted encuentra que usted necesita. Revisa el Tutorial de Arduino Debounce para detalles
