Paso 3: Construir el tablero de la interfaz.
A continuación necesitamos una cabecera de 40 pines de la Pi a una placa de relé de 10 pines de interfaz, y cambiar los 3, 3V señal de la Pi a los 5v que necesita la placa de relé.
La calidad del prototipo PCB utiliza no es grande, la galjanoplastia es sólo en un lado de la Junta, pero es lo suficientemente bueno. No te vayas más pequeño que el jefe del pin de 5 cm x 7 cm, los 40 lleva casi la totalidad de la longitud de 7cm.
El pinout de la cabecera de Pi se encuentra en pocos lugares como aquí...
http://pi4j.com/Pins/Model-b-Plus.html
Y las conexiones de los adaptadores de tensión relé interfaz y junta se pueden encontrar en las plantillas del...

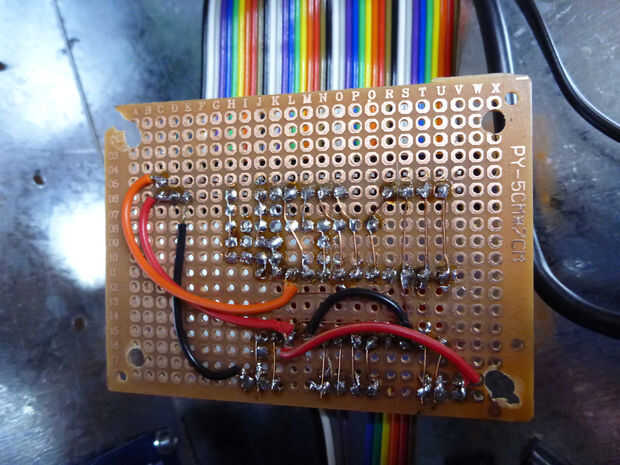

Ejecute enlaces entre la cabecera de 40 pines y los adaptadores de tensión y el punto de interfaz de relé pin pin.
He utilizado un par de puentes para las carreras largas, pero sobre todo he utilizado un solo soporte del alambre de cobre pelado desde el mismo cable que los solenoides. Usted podría ser capaz de evitar cables de puente si tuvieras doble cara Junta.
Cortar 20cm hembra a cable de cinta del arco iris hembra por la mitad y soldamos un extremo a la tarjeta de interfaz, pero en retrospectiva puede haber sido mejor macho a cable de cinta femenino y la soldadura del extremo macho a la tarjeta de interfaz. 10cm es suficiente.
Había utilizado un lado de la cabecera de 40 pines, razón por la cual son todos los números de mi pin.
En retrospectiva, una tarjeta de interfaz de mayor hubiera sido mejor, con disposición para un sensor de lluvia entrada y/o una temperatura de IC2 / sensor de humedad.
Por pura suerte necesitaba 8 zonas, que trabajó muy bien en la placa de relé y la interfaz de voltaje, pero debería ser fácil aumentar o disminuir este número.
