ATARI 2600 Video compuesto mod (4 / 7 paso)

Paso 4: Quitar el módulo de RF

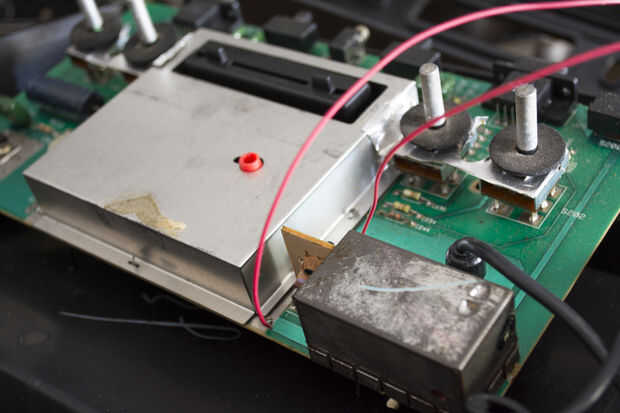

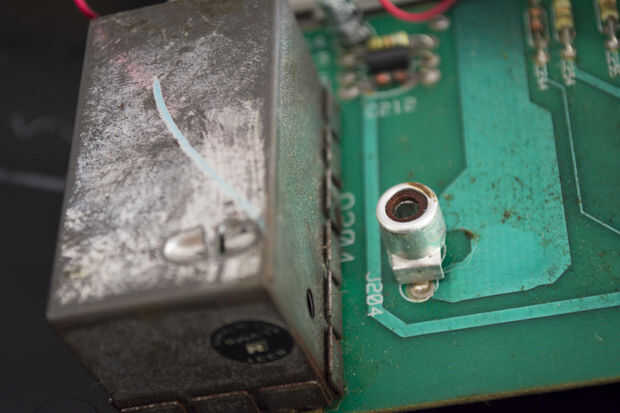

Abra la unidad de ATARI y localizar donde se conecta el cable RF a la PCB y retire el cable (imagen 1). Parece un conector RCA normal (imagen 2).

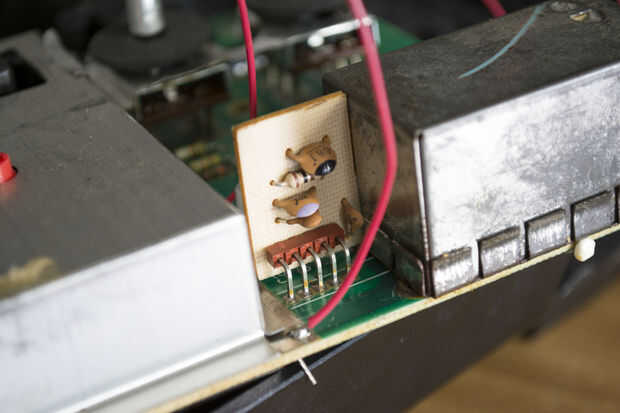

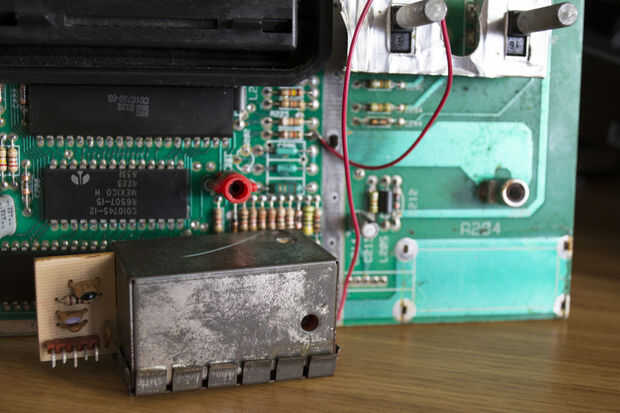

A su lado, en la esquina inferior derecha, hay una pequeña caja de metal con un pequeño PCB que sale de él, que es el módulo de RF, para sacarlo debe "cortar" los 5 pines que se conectan a la PCB con clavijas del tipo de 90 º (imagen 3). Puedes cortarlas y dejar ahí el módulo, decidí quitar todo el módulo de RF en su lugar (imagen 4).
