Paso 6: Añadir el nuevo PCB

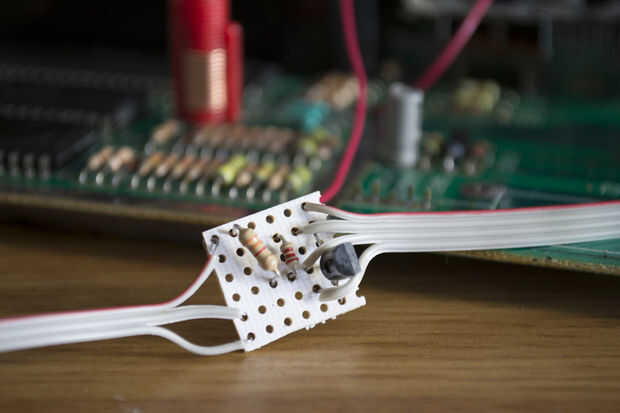

Dependiendo de su modelo de ATARI, preparar el nuevo PCB video compuesto y soldar los cables a los puntos de derecha del circuito. Básicamente usted debe suelde el nuevo video para el viejo conector de RF módulo 5. Por favor visite a las guías PDF que he publicado en los pasos anteriores para entender completamente qué líneas para conectar dependiendo de su modelo.

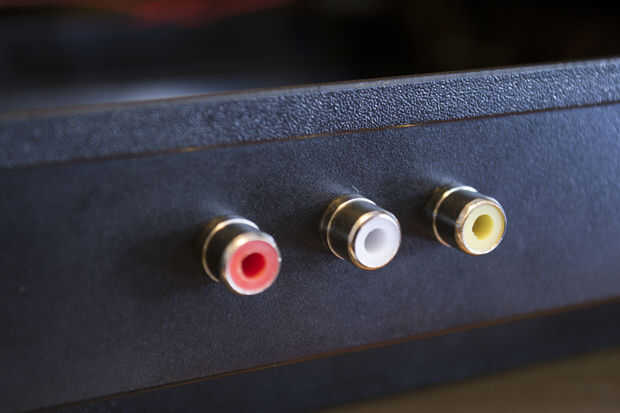

Después de basta con agregar 3 nuevos RCA (amarillo, blanco y rojo) en la parte posterior de la unidad, donde que se suelde o nuevas salidas de vídeo y Audio.
El sonido es mono así vincular dos RCA en el conector. Prueba antes de cerrar la unidad!
