Atari Punk Console - neurálgico FabLab (1 / 5 paso)

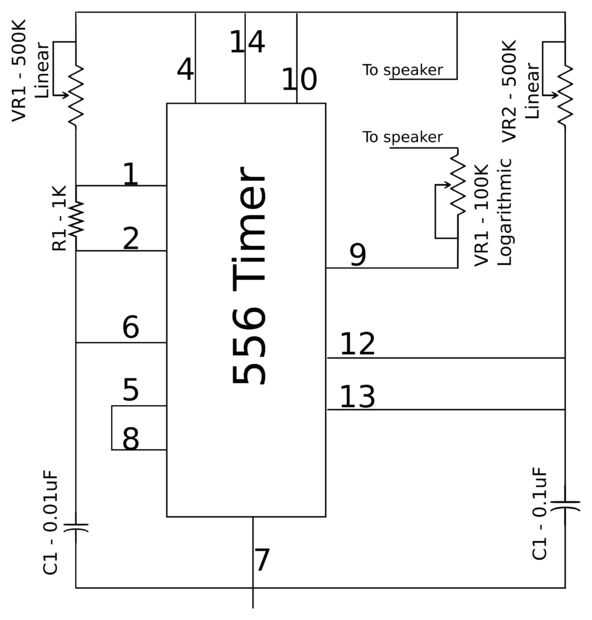

Paso 1: Cosas que necesitará

potenciómetros lineales de 2 x 500K

potenciómetros logarítmicos K de 1 x 100

viruta de temporizador 1 x 556

1 x 14 pin DIL

resistencia de 1 x 1K

condensadores de 2 x 0.01uF

1 x 10uF condensador

2 x clavijas de cabecera

1 x 9V batería y complemento

2 x conexiones de cabecera

1 x 3,5 mm salida de audio

Yo he usado componentes apto para montaje en superficie. Por supuesto puede utilizar alternativas si quieres.
