Paso 3: Preparación y uso de módulos de fab
Una vez más, puedo ofrecer asesoramiento sobre fabulosos módulos basados sólo en Ubuntu.
Utilice CTRL, ALT y T para abrir un terminal. Pegar lo siguiente y escriba su contraseña cuando se le solicite:
sudo apt-get install python python-wxgtk2.8 python-dev python-pip gcc g ++ libpng12-dev libgif-dev hacer bash okular libboost-hilo-dev libboost-sistema-dev cmake
Descargar módulos fabulosos: http://kokompe.cba.mit.edu/fab_src.zip para la versión más reciente.
* note1: Yo he experimentado problemas con esta versión de módulos fabulosos. Ahora utilizo la versión anterior que está disponible como accesorio para este paso. Ver nota más adelante 2 Si necesita ir a la versión anterior.
Siga estos pasos para crear sus módulos fabulosos ejecutable:
mkdir ~/Desktop/fabmodules
MV ~/Downloads/fab_src.zip ~/Desktop/fabmodules/
CD ~/Desktop/fabmodules/
unzip fab_src.zip
hacer fab
sudo hacer instalar
Para ejecutar módulos fabulosos ahora puede escribir "fab" en el terminal.
* Nota 2: Si los módulos fabulosos más recientes no funcionan para usted o si usted tiene problemas con el funcionamiento de como hay una solución. El archivo adjunto "fab.zip" es una versión anterior de módulos fabulosos. Descargar este archivo y copia que el contenido del directorio bin a la ubicación de los módulos fabulosos instala. Abrimos la terminal y tecleamos:
CD ~/Downloads
unzip fab.zip
bin de sudo cp - r / * usr
Mediante módulos de fab:

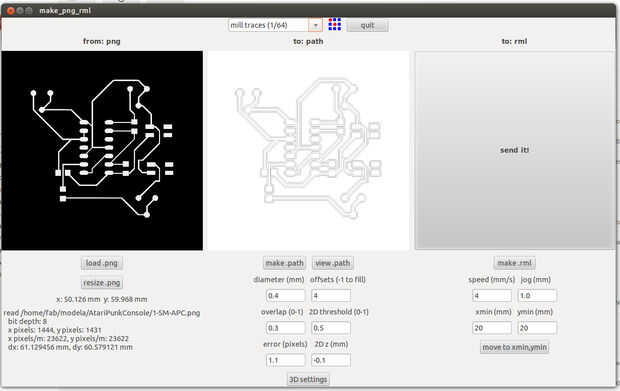

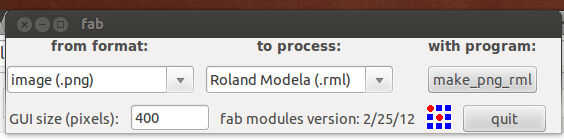

En las bajadas de caída adecuado, seleccione "formato:" imagen (.png) y "proceso:" Roland Modela (.rml). Usted notará que el "programa:" botón cambia a make_png_rml. Pulsando este botón se le ofrecerá una nueva ventana en la que necesita cargar su imagen png.
Antes de realizar el camino hay varios parámetros se pueden cambiar. En la parte superior de la ventana, seleccione fresado de la superficie de la Junta. Esto cambia la configuración por defecto para una fresa de 1/64.
Una vez haya realizado los cambios requeridos, presione el botón de .path hacer. Ahora puede establecer la altura Z del molino a la superficie del material y crear el archivo enviado al molino por golpear a hacer .rml.
El gran botón de "enviar" iniciará la tabla de procesamiento.
Para algunas placas sólo necesita moler la superficie (en el caso de usar solamente componentes de montaje superficial). Sin embargo, en este caso también usará un molino de 1/32 para taladrar los agujeros del taladro a través componentes.
