Atari Punk Console - tinta conductora & tu cuerpo (3 / 12 paso)

Paso 3: orientación!

Hemos encontrado más fácil de seguir si usted orientar todo del mismo modo que ves en la pantalla. Además, los componentes electrónicos pueden ser un poco una aventura. Muchos fabricantes diferentes hacen Breadboards, LEDs, potenciómetros, IC (circuitos integrados). Usted podría terminar con algo que se ve un poco diferente!

un) cuenta cómo se coloca la placa. Columna #1 está a la izquierda, 30 en el lado derecho.
¿-Protoboard? Es el gran pedazo blanco de plástico. Los agujeros contienen los alambres que se ejecutan dentro. Ya que estamos demostrando este diagrama lateralmente, hemos confundido las columnas y filas. Ir con él:)

b) mira su cronómetro 556. Tiene una "U" en forma de hoyuelo por un lado y un punto en la esquina.
-Las marcas dot pin #1 en el chip. Más IC (chips integrados) como este debería tener esto para ayudar a Oriente su chip.

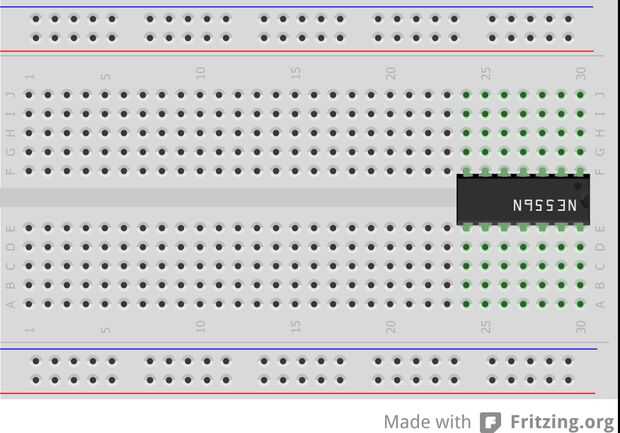

c) Coloque el temporizador 556 en el extremo derecho de tu protoboard, con la muesca de la U a la derecha.
-Hacer seguro de que los pernos desde el programador recorrer en 24 columnas de 30 y las filas E y f el.
- Cuidado, es fácil doblar una de las patas de este chip al insertar!
-Todo debería caber estrechamente en su lugar contra la placa.
