Atari Punk Console - tinta conductora & tu cuerpo (6 / 12 paso)

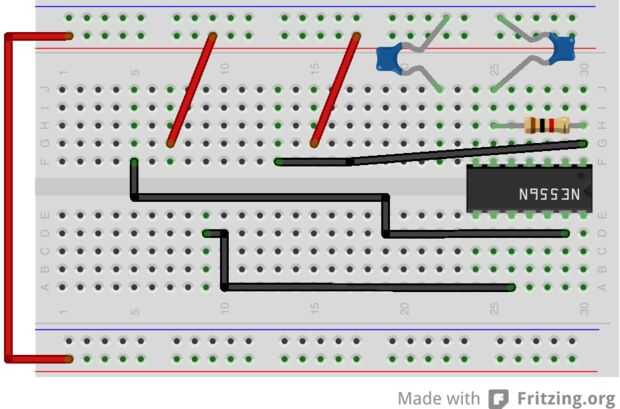

Paso 6: Cableado adicional

un) cable rojo medio: Coloque un extremo en la columna 15, fila G. Coloque el otro extremo del riel de voltaje positivo anterior.

b) cable rojo medio: Coloque un extremo de la columna 7, fila G. Coloque el otro extremo del riel de voltaje positivo anterior.

c) cable largo rojo: colocar el extremo del riel de voltaje positivo en la parte inferior izquierda.
-Coloque el otro extremo del riel de voltaje positivo en la parte superior izquierda.

¿d) estás revisando, derecho?
