Atari Punk órgano, un simple sintetizador 555 (3 / 6 paso)

Paso 3: El circuito de piano

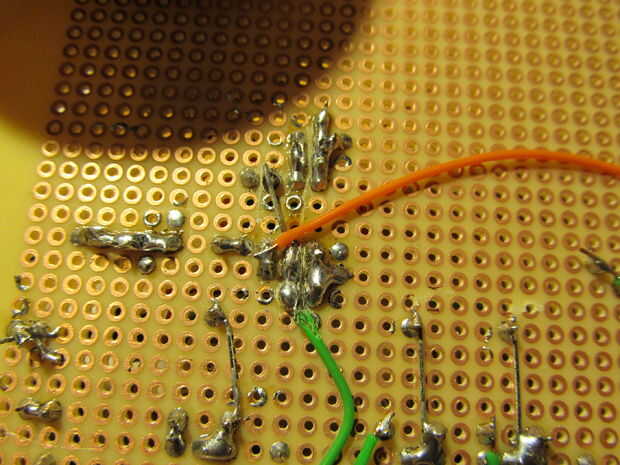

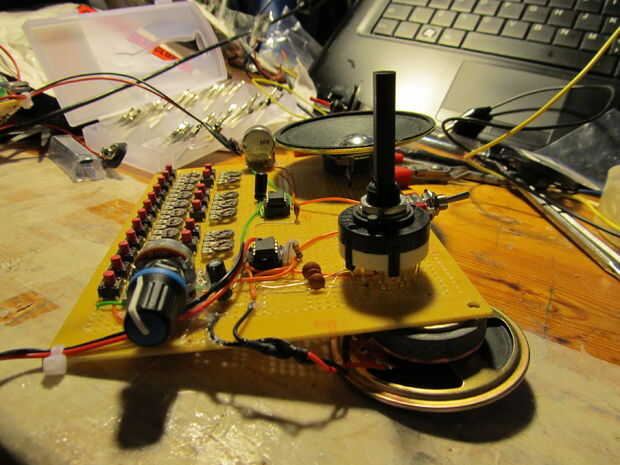

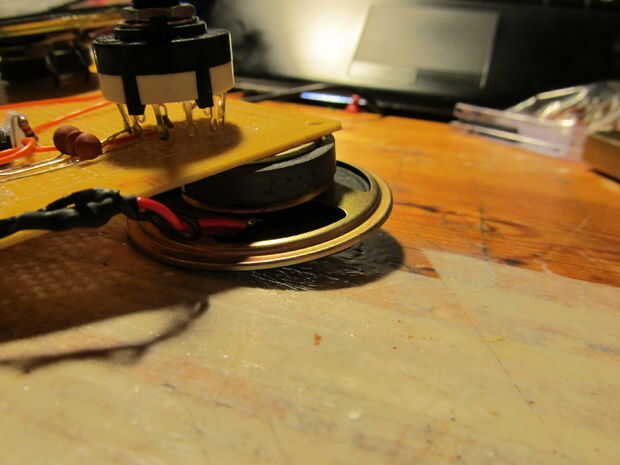

El circuito de piano se basa de un diagrama de circuito de Collin Mitchell, el teclado está conectado a través del pin 2 y pin 3 va a los altavoces y el módulo de atari punk, utilicé puentes a ambos lados de la perfboard y al clip de la batería de los pines 1 y 8, he utilizado pegamento caliente para evitar que la ruptura de tensiones debido al movimiento , el orador se pega a la parte inferior de la bostik boardwith y actúa como una de las patas.

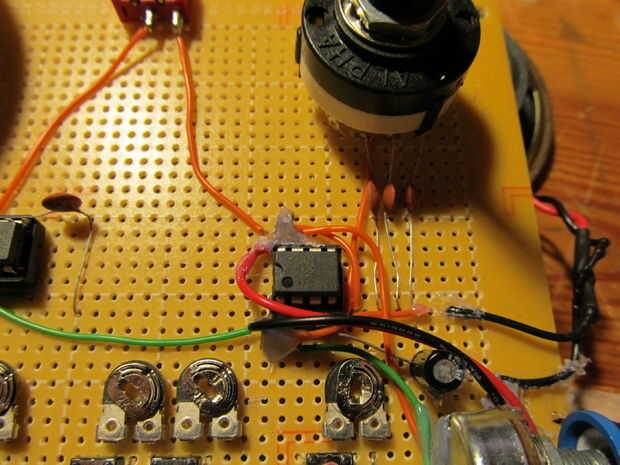

El capacitor de 100n se sustituirá por el interruptor rotativo con tres condensadores conectados. el cable de 6/2 va a uno de los medio termnals y otros condensadores que desea utilizar están conectados a los otros bornes del interruptor y tierra. Yo 100n, 47n y 10n condensadores pero podría usar valores más diversos.
