Atari Punk órgano, un simple sintetizador 555 (4 / 6 paso)

Paso 4: El teclado

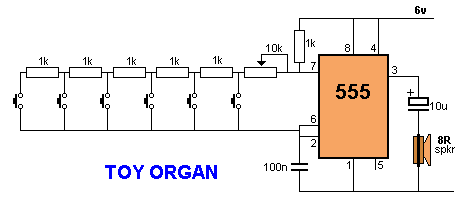

Hacer los lotes de teclado necesaria de soldadura, el reemplazo de trimmers las resistencias en el perno original diagrama de la izquierda y medio que deba soldarse juntos, usted podría hacer un puente con soldadura pero encontré era más rápido utilizar la pata de una resistencia de corté de otro proyecto y guardado. Los interruptores que utiliza tienen 2 pines que son coneced siempre a ambos lados, soldar todos los pines conectados en la parte inferior para hacer una línea de tiempo ininterrumpida que está conectada a los pines 6 y 2 en el 555. una tecla conntects pin 7 al 6/2 y todas las resistencias antes de que se presionó el botón suman sus valores y controla el tono

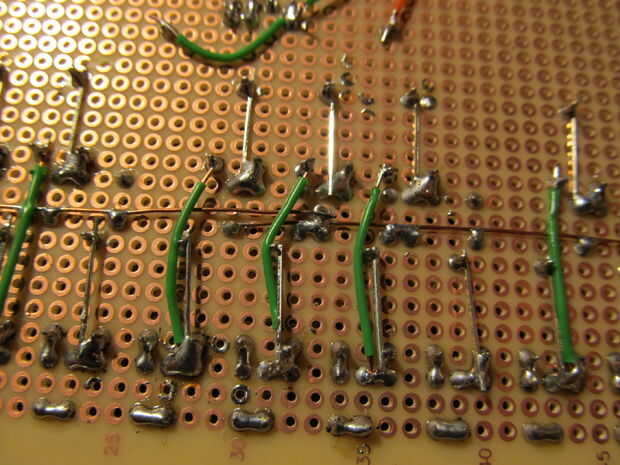

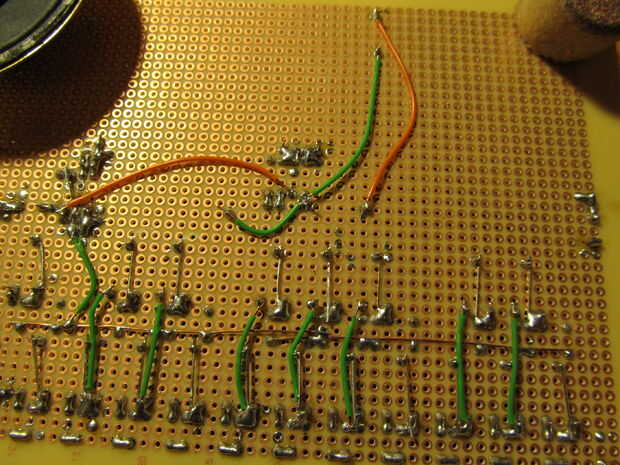

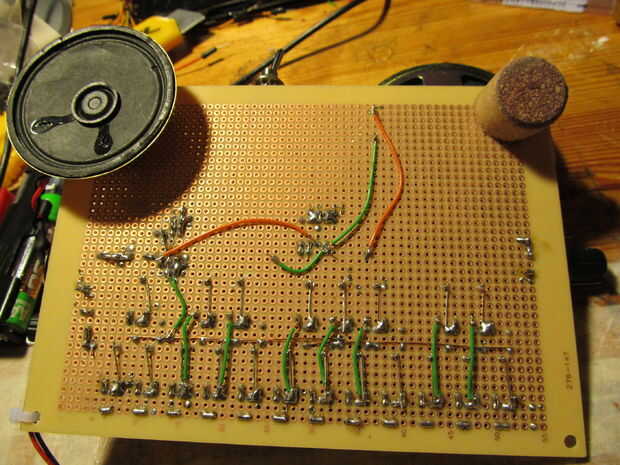

La capa superior de buttone figura como un notas pianos negro así que hay grandes brechas entre las bases de los botones, así que en lugar de utilizar soldadura birdge las bases utilicé un trozo de alambre a cada botón y los pines 2/6. Los alambres verdes son donde la capa inferior es sonnected a la cima, mira en el cuadro 5 para ver donde van ya que es difícil de explicar.
