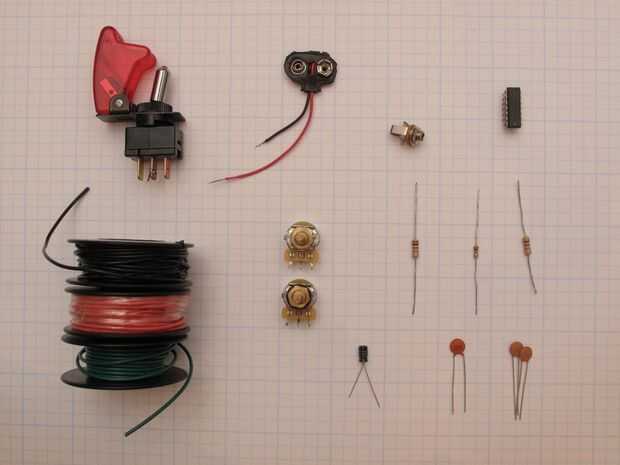

Paso 2: Piezas y herramientas
1)
Un joystick viejo, simple
2)
Un interruptor de (la nevera buscando la mejor siempre y cuando su SPST.)
3)
Un clip de bateador de 9v
4)
Un jack de audio mono (Fui con 1/8" pero podría ir con 1/4" Si quieres conectarlo a un amplificador de guitarra).
5)
Algunos cables de conexión (diferentes colores ayudan a mantener un seguimiento de cosas pero no son totalmente necesarios, aunque debe utilizar trenzado y no sólido como lo es mucho más fácil hacer caber en pequeños lugares).
6)
Resistencias
1 K ohm
10 K ohmios
K 4,7 ohmios
7)
2 potenciómetros (determinar el tipo que necesita, tome el valor de los potenciómetros en el joystick y restar ese número de 470k. No tienes que ser muy exacto con esto; Tienen hasta un potenciometro de 1 m ohm y trabajan bien si usted no puede conseguir exactamente, aunque tienes que ir con más resistencia en comparación con menos)
8)
Condensadores
10uF electrolítico
100 nf (. 1uf) cerámica (no tengo uno usé dos tapas de .047uf; era lo suficientemente cerca)
10 cerámica nf (.01uf)
9)
Temporizador A 556
No en la foto:
10)
Un tablero de proto (cualquier tipo hará como cabe en el joystick)
11)
Una batería de 9 voltios
Herramientas:
Un multímetro
Un soldador
De la soldadura
Un taladro
Pedacitos de taladro
Desforrador/cortador de alambre
Instrumento de regla (una regla funciona bien)
Una herramienta giratoria como una Dremel
