Ataúd con control remoto de Halloween (4 / 5 paso)

Paso 4: Controles electrónicos

Bob es operado por control remoto por radio. Trabajar casi cualquier mando RF estándar que proporciona un tomacorriente energizado. Tomé una unidad diseñada para enchufar a la pared y conectado a un cable de extensión que se ejecuta fuera del ataúd a una toma de corriente para proporcionar energía.

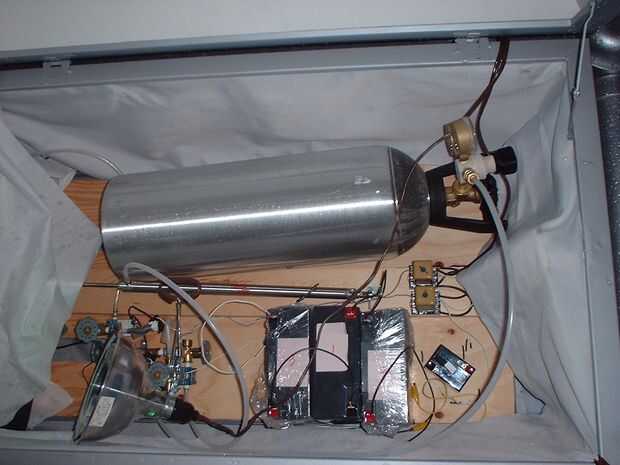

Foto 1. Muestra la disposición general de componentes. La clave del sistema es 120 VCA dos relevadores de retardo de tiempo. Estas pequeñas joyas tienen contactos de relé SPDT que cierran después de un retardo ajustable después 120Vac. En relés de caso los dos de Bob (una tapa, el otro Bob) ambos reciben 120 VCA cuando el mando a distancia cuando se presiona el botón del control remoto encender el sistema. El relé de la tapa tiene un retraso menor por lo que se cierra en primer lugar, abrir el encendido. El segundo relais tiene un retraso ya que cierra último y hace que Bob a sentarse después de permitir que la tapa se abra completamente, además de algunos retrasan. Cuando se quita energía ambos relés abren y ambas válvulas de solenoide cambio a la salida, pero la tapa de la válvula de medición se establece para ventilar más lento que la válvula dosificadora de Bob para que Bob se reclina bastante rápidamente y luego se cierra la tapa del ataúd.

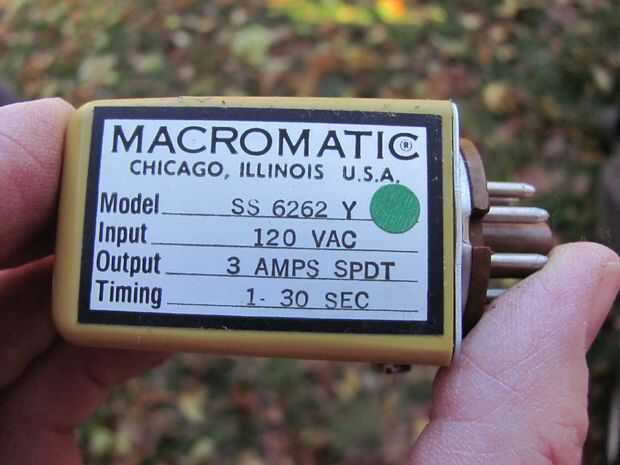

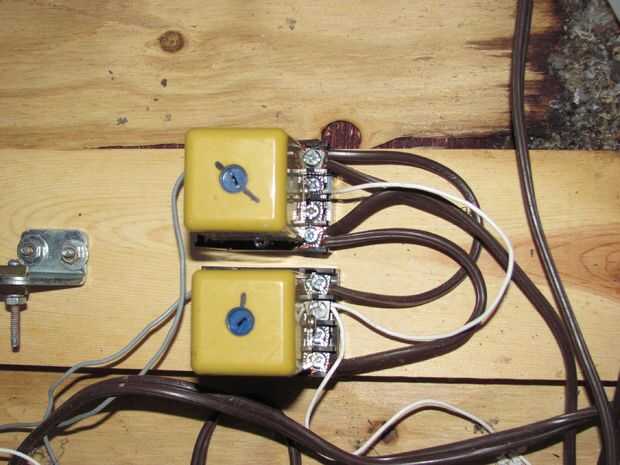

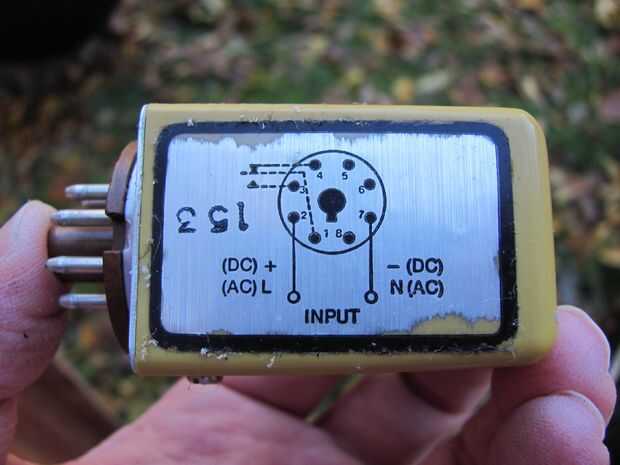

Fotos 2, 3, 4. Los relés de retardo de tiempo.
