Paso 2: conexión

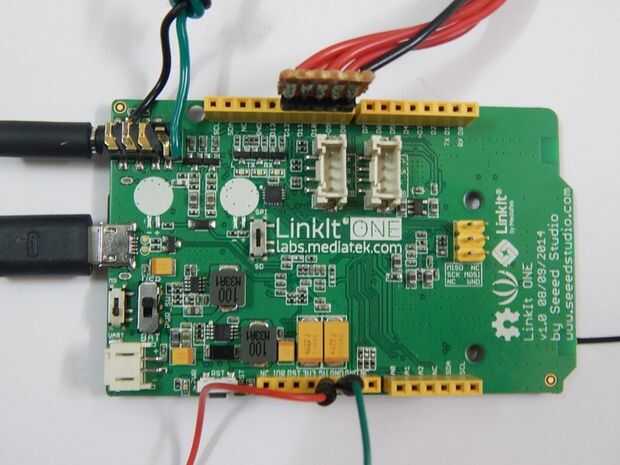

1) en el primer inserto la tarjeta sim en la parte posterior de la un junta Linkit.

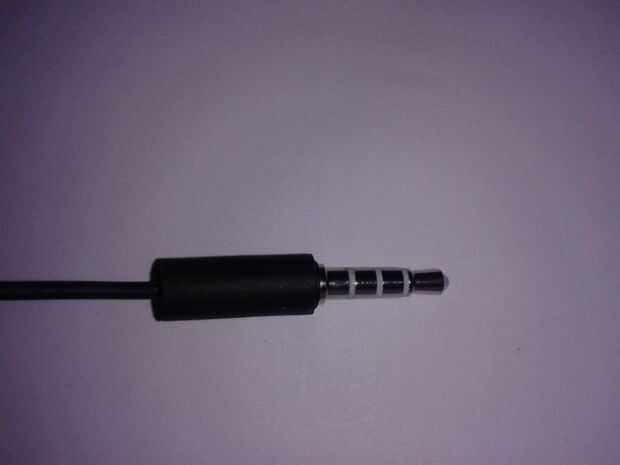

2) Inserte el cabezal móvil con el gato de mike en el un tablero Linkit.

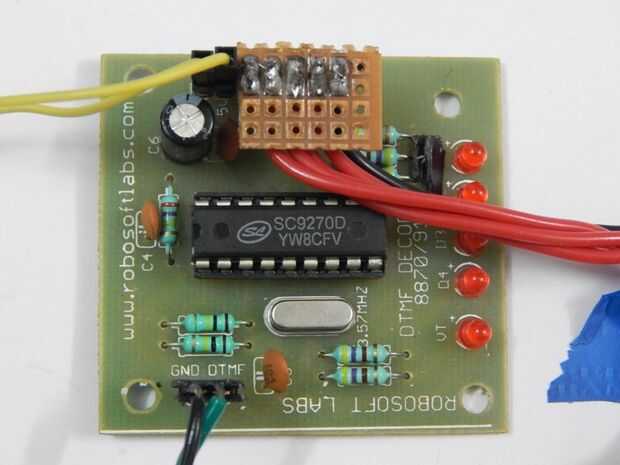

3) ahora tomar el DTMF decodificador. DTMF decodificador tarjeta necesidad de un 5V de entrada.
4) conectar los 5V y gnd de un enlace un tablero a tablero DTMF usando el cable.
5) ahora señal DTMF quiere dar de recibido llamada altavoz a tablero DTMF. Para tome 2 de solo soporte de cable con un lado soldado al conector hembra y conecte al conector macho de Junta DTMF.

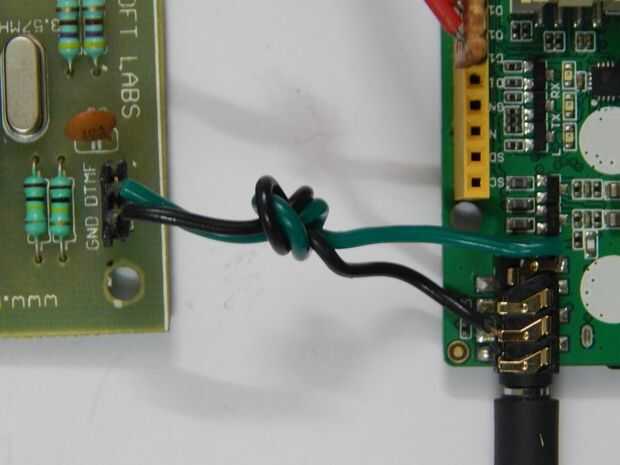

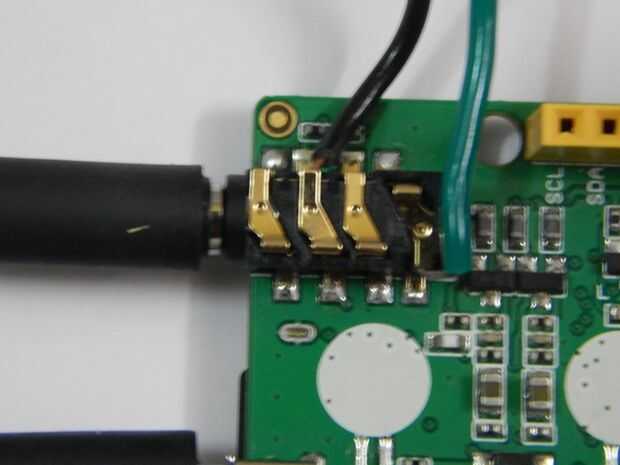

6) otro lado del alambre solo soporte está conectado a la toma del enlace es una tabla. Conecte el cable DTMF a la punta del pin y GNd al segundo de la parte superior. Su es el pins de mike.
7) ahora DTMF y Linkit uno está conectado. Cuando se carga el programa se puede ver el DTMF leds interruptor según números Presione en el móvil después de llamar.
8) ahora queremos leer los números de lo DTMF a linkit un tablero. Para eso contamos con 5 pernos en la Junta DTMF. Patillas de VT y 4 datos.
a) flash VT cuando recibe nuevo tomo DTMF.
b) pins de datos 4 se utiliza para indicar el número en binario.
9) Conecte el conector hembra a la Junta DTMF y conecte el conector macho del extremo opuesto a Linkit una tabla donde a 4 conexió a 8.9.10.11 del pin Digital de datos 1 y VT conectan al pin Digital 12.
