Paso 2: circuito
![]()

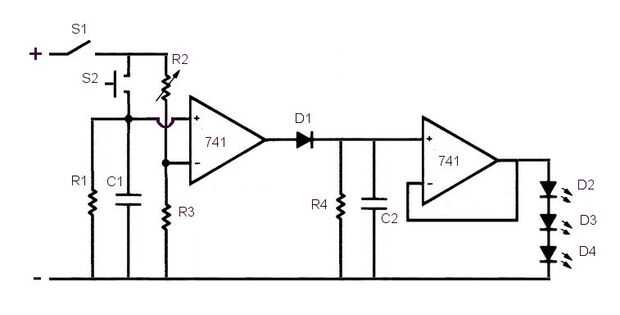

Este es el circuito que diseñé para este proyecto. Para este proyecto, estoy usando un 6V 400 mA fuente de alimentación. Su tensión de circuito abierto (sin carga) medido por un voltímetro es aproximadamente 10V. Con la carga de este proyecto el voltaje de funcionamiento es aproximadamente 9.5V. El circuito se puede romper en dos partes principales, un circuito de reloj y un circuito de atenuación. El contador de tiempo se hace de un amplificador operacional 741 por cable como un comparador. Compara el voltaje a través de un condensador con una tensión de referencia que se establece por R2 y R3. Cuando se pulsa S2 C1 se cargará a la tensión de alimentación. C1 entonces poco a poco las descargas a través de R1. Como el voltaje en C1 es mayor que el voltaje de referencia, la salida del OP AMP es alta (sobre 8.7V). Esto mantiene cargado C2. Cuando el voltaje en C1 cae por debajo de la referencia, la salida del AMP OP va baja (cerca de 1.9V). Esto puede tomar 0-45 minutos dependiendo de la configuración de la resistencia variable.
Cuando esto sucede, C2 comienza a descargarse poco a poco a través de R4. Se inicia el ciclo de regulación. El segundo 741 amplificador operacional está conectado como un amplificador de ganancia unidad. El resultado refleja la tensión a C2. Como cae el voltaje a través de C2, también lo hace la tensión de salida y atenúan los LEDs. Debe tomar unos 45 minutos para el LED ir de brillo máximo a plena oscuridad. Pulsando el botón en cualquier momento se restablecerá todo el ciclo. Un SPST conmutador activa y desactiva el poder.
La duración de tiempo que las luces estén encendidas en el brillo completo y el tiempo que ellos dim puede modificarse cambiando los valores de R1, C1, R4 y C2. Cambiando las proporciones de los resistores y capacitores cambias cómo rápidamente el condensador se descarga. Para un presupuesto decente de cómo se descarga el condensador se puede utilizar la fórmula Vc=Vo*e^(-t/RC).
