Paso 3: Schéma utilisé
L'atmega 328p (clon de arduino):
CE système est basé sur l'atmega 328p no sus de pouvoir de j ' ai fabriqué un clon pour y être programmé par arduino 1.0.6.
Le LCDkeypad clon:
L' INDICACION LCD et les boutons utilisés sont la copie du fameux LCD teclado protector d'arduino.
Le gradateur:

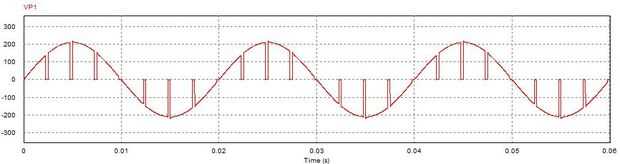

J ' ai innové en utilisant un gradateur à base de mosfet beaucoup plus précis et estable qu gradateur à triac y diac. Une simulación de la tensión délivrée à la lampe est fourni (j ' ai utilisé PSIM).
Pour bénéficier de fréquence très basse de gradación (50 / 60Hz par exemple) ce permettrait ONU poner avec un filamento rouge visible de la lampe, il faudra signo un circuito de détection du zéro pour sincronizador la gradación et éviter les parpadea et papillotements. Circuito de CE n ' est pour le momento pas nécessaire dans ce montaje mais j ' y pense.
L ' Horloge RTC:
Un circuito de base litio de au de DS1307 nécessite une pila pour la sauvegarde de l ' heure et de la fecha en cas coupure d'énergie.
Alimentación 5V:
Simple à construire avec des composants trainent mais pas niveau terrible regresa.
ADVERTENCIA! Des erreurs s'étaient glissées aux niveaux du pont BR2 du gradateur et de alimentación 5VDC. Elles sont corrigées.
-----------------------------------------------------------------------------------------------------------------------------------------------------
El atmega328p (clon de arduino uno:
Este sistema se basa en un atmega328p, barato y fácil de programar con arduino 1.0.6.
El clon de protector de teclado lcd:
La pantalla LCD y los botones conectan como el famoso LCDkeypad escudo utiliza la biblioteca de teclado para ejecutar.
El regulador:
Una nueva generación de dimmer utilizando el puente de MOSFET + rectificador instaead de TRIAC + DIAC, es más preciso y eficiente. Más estable en baja frecuencia (50 / 60Hz) con un circuito de detección de cero para sincronizar la señal. No se utiliza en mi proyecto por el momento.
El reloj RTC:
Basado en un DS1307 (comunicación I2C con atmega) proveído y safed con una pila de litio para guardar los fecha/hora/minuto/año/día/segundos.
La fuente de 5VDC:
Muy simple de hacer con componente que tengo para varios años, no eficientes pero es 5VDC!
ADVERTENCIA! Hubo algunos errores en el esquema de los cables del transformador y el rectificador. Ahora es fijo! Lo siento.
