Athena: El Global coche seguimiento System(3D Images) (2 / 7 paso)

Paso 2: El circuito: circuito de regulador de voltaje

El Arduino y el escudo GSM operan a voltajes entre 5 voltios y 12 voltios. Aunque el coche tiene una batería de 12 voltios y sistema eléctrico, el voltaje puede a veces spike hasta y dañar el Arduino si conectado directamente. Por lo tanto, para estar más seguro, he decidido utilizar un regulador de voltaje LM7805 para regular el voltaje de entrada de 12 voltios a 5 voltios. El IC LM7805 genera una salida de 5 voltios 0,5 amperios. Desde el módulo GSM puede dibujar a veces hasta 2 amperios de corriente, he utilizado 4 PC de IC LM7805 para cumplir el requisito.

El circuito:

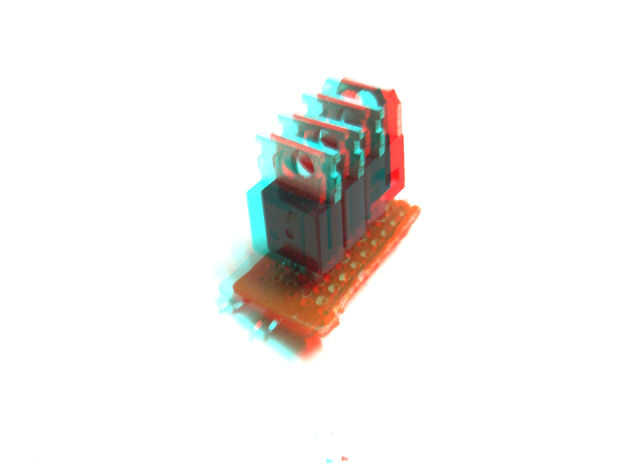

1. Corte la placa con una sierra en una pieza lo suficientemente grande como para caber el 4pcs del LM7805 IC (consulte la Fig. 1).

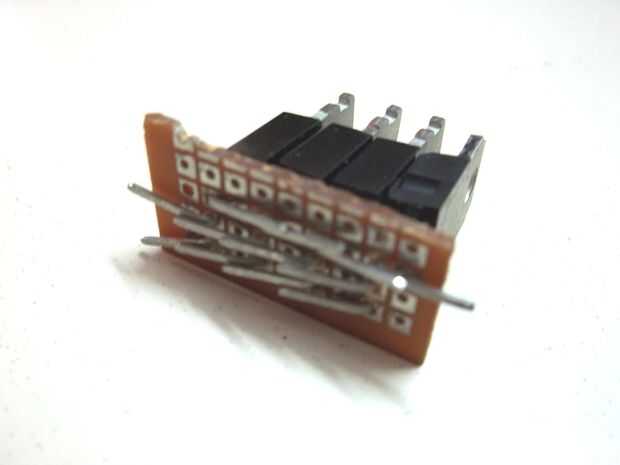

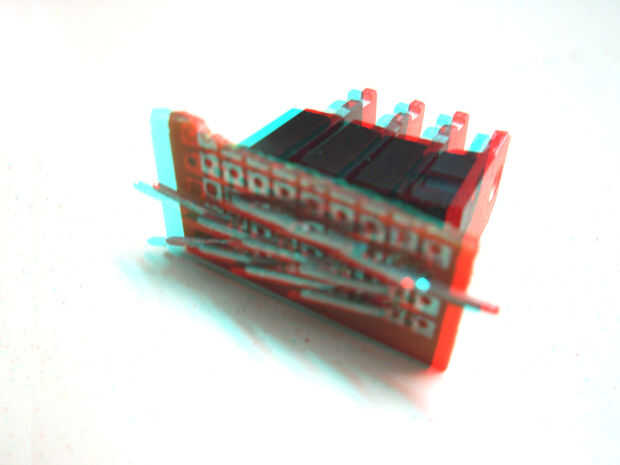

2. Arreglar el LM7805 en una conexión en paralelo en la PCB (consulte la Fig. 1) y doblar las puntas de la IC para conectarlos en paralelo (consulte la Fig. 3)
3. Soldadura alambres a la entrada 12v 5v LM7805, entrada de tierra, salida del LM7805 y salida de la tierra.
4. Conecte el adaptador a la salida de 5v y tierra salida de cables. El producto final debería verse como Pic. 5
