ATmega16/32 desarrollo junta con LCD (7 / 8 paso)

Paso 7: Prueba de módulo LCD

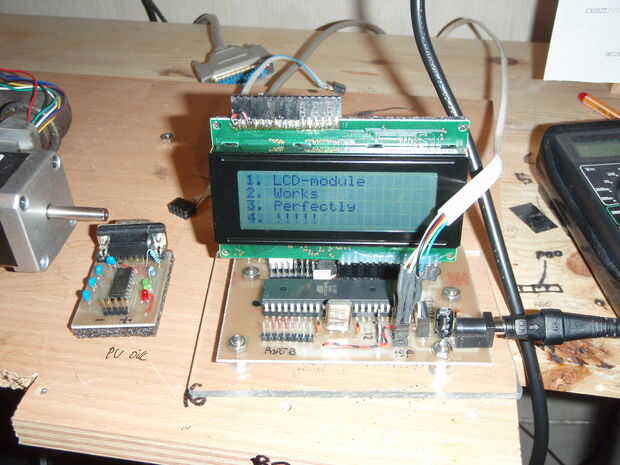

Ahora es el momento para probar nuestro módulo LCD. Os adjunto un gran software para el control de la pantalla LCD. Descargué el código de Scienceprog.com y había modificado poco. Programar el procesador con este código y enchufe el módulo lcd a bordo.

Conexiones de pin del módulo LCD:

1 = VSS(Ground)
2 = VDD(5V)
3 = VO(Ground)
4 = RS
5 = R/W
6 = E

11 = PC4
12 = PC5
13 = PC6
14 = PC7

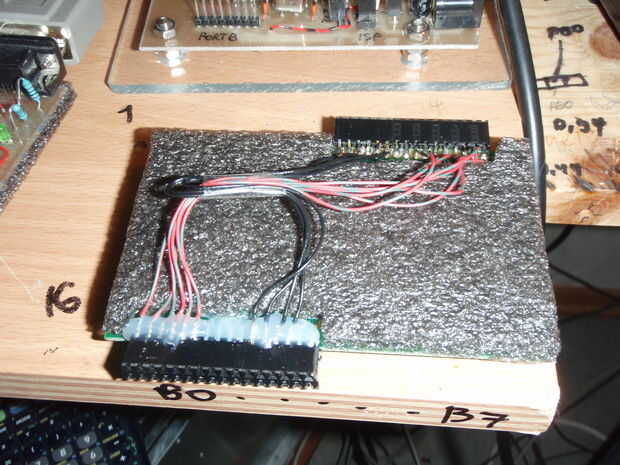

Mi módulo lcd contiene 2 conectores (ver imagen), porque el texto va encima de lado abajo si pones el módulo como debe ser. Espejo y había pegado nuevo conector para otro lado. Ahora trabaja ambas maneras.
