ATmega238P/CH340G de Arduino Nano v3.0 PCB layout

Estas son mis notas sobre el Nano ATmega238P/CH340G que es popular en eBay.

El chip CG340G reemplaza el chip FTDI USB utilizado en el Arduino Nano oficialmente publicado y documentado. Este diseño es diferente del esquema oficial de Nano y no he encontrado un esquema para esta versión CH340G del Nano. He explorado con un ohmímetro y estudiado y anotado el diseño y pensado que compartir para aquellos de ustedes interesados en hardware hacking o modificaciones.

El CG340G tiene un cristal externo y el Nano tiene almohadillas despobladas para capacitores relacionados con el cristal.

Los LEDs de TX y RX no son conducidas por separado pins en el chip del USB como en el oficial Nano, pero más bien están conectadas a los pines RX y TX del ATmega328P. Los LEDs de TX y RX son activo baja, mientras que el pin 13 y el poder es alta activa, como en el oficial Nano.

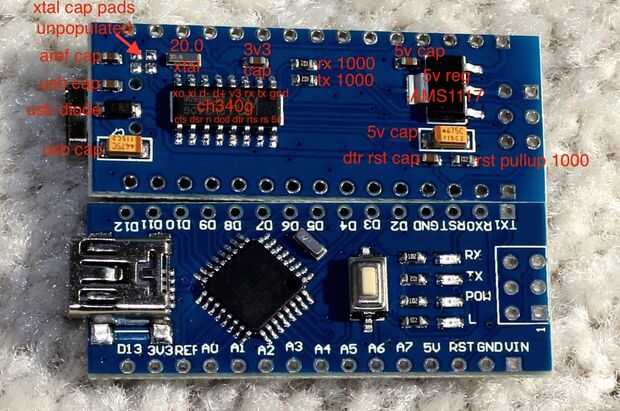

Las restantes cosas interesantes que pueden contener diferencias con el Nano oficial están en la parte inferior del tablero.

El regulador de 5V es un AMS1117.

Entre las líneas RX y TX de las líneas CH340G y TX y RX del Arduino encabezado y ATmega328P chip existen resistencias de 1K, igual que en el esquema oficial de Nano. Éstos se arreglan cerca de las clavijas de A3 y A4.

El condensador más cercano al pin D2 es el condensador de DTR a RST para desbloquear en conexión serie USB.

La resistencia más cercana al pin RX0 es la subida de reset. Se trata de una subida bastante fuerte en 1K en comparación con otros Arduinos, pero veo que es 1K en el Nano oficial, también. Mayoría de los otros Arduinos están diseñados con una subida de 10K.

Notas sobre el uso de Nano con Bluetooth HC-05 Junta

Usted puede atar con alambre el tablero Bluetooth HC-05 para auto-reset el Nano conectando el pin de estado al primero a través de un capacitor de 0.1 uF, que funciona en otros modelos de Arduino Pro Mini como Micro Pro. Para el Nano, he encontrado que es necesario añadir un desplegable externo del resistor de 1K al pin de reset. Es necesario ya que el condensador DTR a bordo el Nano interfiere con el condensador DTR que agregar para enviar el pulso de reset del pin estado HC-05. Si deshabilita la auto CH340G reiniciar quitando la tapa de la DTR del Nano, usted no debería tener ese problema y no necesitaría el pull-down resistor.

Además, la conexión entre Bluetooth HC-05 TX y RX Nano pin a veces da problemas. Parece que no es lo suficientemente fuerte con la salida de TX de la HC-05 es 3,3 v nivel lógico para conducir el pin RX de Nano. Otros modelos de Arduino no tienen el mismo problema. En el protoboard, si hago situar la placa Bluetooth HC-05 cerca de las clavijas serie Nano, el cable más corto posible y 2 cables para hacer una muy buena conexión, funciona bien. También he utilizado un convertidor de nivel lógico para hacer las conexiones, que es la solución más confiable. módulos de convertidor de canal 3 o 4 aparecen en eBay por $0,99 USD, en muchos casos envío incluido.

Información técnica adicional

Más información técnica aquí, incluyendo PDF, investigado por marpik de miembro de comunidad de Arduino:

http://ACtrl.cz/blog/index.php/2016/Arduino-nano-ch340-Schematics-and-details/
