Paso 4: Construir el circuito
Para construir el circuito que Ud. va a necesitar:
- El chip de Atmega328P programado en los pasos anteriores
- 2 breadboards
- 8 LEDs verdes
- 8 LEDs rojo
- 6 LED amarillo
- resistencias de 22 (470-560 Ohm)
- 22 calibre cable de conexión (me gusta usar colores para mayor claridad).
- Una fuente de alimentación de 5 voltios
La primera imagen muestra una resistencia soldada a un LED. Esto es opcional, pero he encontrado que el tener un montón de estos hechos hace breadboarding mucho más fácil. Solde un resistor al plomo del cátodo de algunos LEDs. El cátodo es el cable negativo (tierra) más corto.
Usted necesitará hacer éstos con rojo ocho, ocho, LEDs verde y seis amarillo para este proyecto.
El punto rojo en el chip es el pin uno.

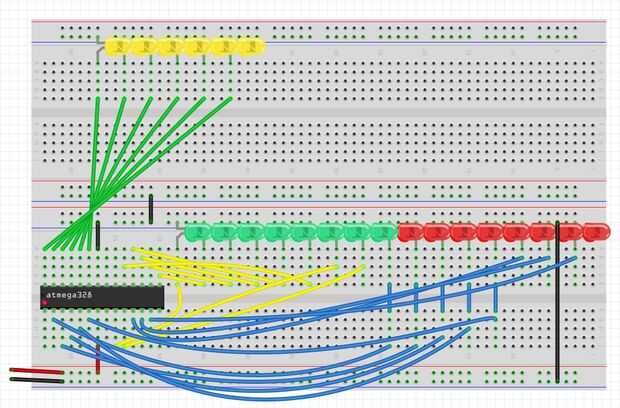

Alambre las breadboards como en los diagramas.

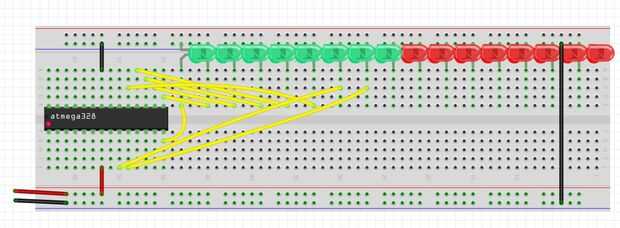

El primer diagrama muestra el cableado para los primeros ocho LEDs porque es cubierto por el cableado adicional.
Para alimentar el circuito necesita una fuente de alimentación de 5 voltios. Si usted no tiene uno que puede utilizar los 5V y GND alfileres en su Arduino.
