Fusibles y circuitos crea un circuito simple pero importante en protoboard de un experimentador que se utilizará como plataforma básica para muchos proyectos de microcontrolador y los parámetros del microcontrolador (es decir, fusibles). Como el Instructable segundo de la serie [0], nos centramos en 'primeros pasos' con un Atmel microcontrolador MCU individual [1] en comparación con el MCU a bordo tales como Arduino [2] y el Rhaspberry Pi [3]. Los siguientes dos Startups (3 y 4) construyen dos versiones de un 'Blinky', el LED que parpadea, para demostrar la vida de 'secreto' del puerto de Atmel, PIN y DDR registros y resistencias pull-up. El Instructable quinto en la serie construye el 'salvavidas' de Blinky del circuito para corregir configuración del fusible del reloj. En realidad, estos fusibles son un tipo de lectura sólo memoria que puede ser fijado por el programa. Como la palabra 'fusible' podría implicar, pueden causar enormes problemas por el incauto clic de un botón del mouse que se ladrillo su MCU más rápidamente que usted puede parpadear los ojos. Hay señalar que la cuerda salvavidas no corrige no reloj fusibles - un programador de alto voltaje (12V) se necesitarían como comentamos en el inicio del #5. La línea de vida debe considerarse un proyecto fácil que algunos luego de la construcción vale la pena como un medio para empezar a trabajar con los microcontroladores de Atmel.
** Nota: Para los que quieren el PDF de este instructable, descargar el PDF adjunto con el enlace de abajo en vez de la generada automáticamente por el sitio web - la automatización no mantiene la Asociación de los títulos con las fotos.
Como será evidente en el inicio del #5, la línea de vida es un circuito fácil basado en el microcontrolador de Atmel ATTiny2313A unidad (MCU) que funciona como una fuente de reloj sustituto para un objetivo MCU inoperante por los parámetros de reloj incorrecto (por ejemplo, fusibles de reloj). Por definición, la señal de reloj representa el pulso de la MCU, cada impulso de reloj puede utilizarse por el MCU internamente los datos de la puerta, iniciar o leer un evento puerto, señal Digital al convertidor de análogo (DAC) para empezar a leer el siguiente punto de voltaje y así sucesivamente. El reloj proporciona temporización y sincronización de las maquinaciones de la MCU similar a los relojes de 1 a 4 GHz en ordenadores portátiles.
Para la simplicidad, la vida utiliza el reloj interno de la MCU en lugar de un cristal externo como se verá en el inicio del #4. El tipo de reloj y la velocidad están determinadas por la configuración de los fusibles. Así que empezamos con los fusibles en este instructable. En realidad, los fusibles de programación debe probablemente ser considerado uno de los primeros pasos con cualquier proyecto MCU. Para que vea, para activar al programador de Atmel Studio (AS), comienza el cuadro de diálogo dispositivo de programación que incluye el fusible sección de programación.

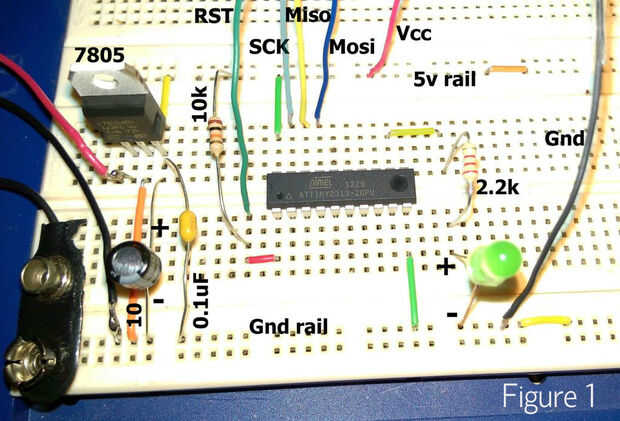

Empezamos por construir un circuito en protoboard de un experimentador que se utilizará para fijar los fusibles, así como una plataforma experimental para los siguientes dos artículos de la serie de arranque. El circuito incluye un regulador de 5 voltios para el MCU, el cable adaptador del programador construido en arranque #1 y añade un LED para Blinky y la cuerda de salvamento (pero no utilizado en el presente Instructivo). El Instructable presente también mostrará cómo agregar un cristal en el circuito MCU ya debatiremos relojes y los fusibles.
El internet tiene muchos muy buenos 'iniciación' artículos y tutoriales como los que aparecen en las referencias [4-9]. Siempre son interesantes y una buena fuente de información sobre hardware MCU y operación.
