Paso 2: Opcional: reloj de cristal

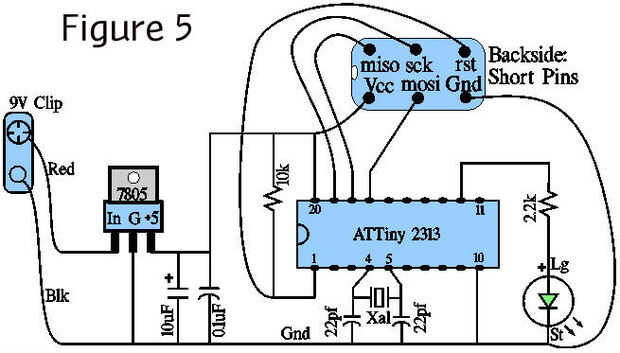

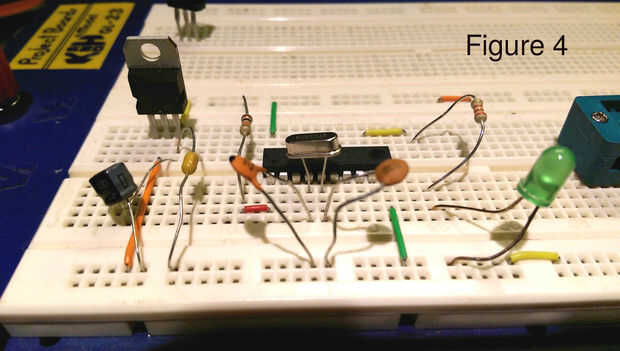

Figuras 4 y 5: El cristal y dos condensadores de 22pF conexión a pins de MCU 4 y 5.
Si lo desea, el cristal puede conectarse a los pines 4 y 5 junto con condensadores de 22pf como se muestra en las figuras 4 y 5. PF se refiere aquí a los picofaradios. El cristal puede oscilar por debajo de 1 MHz hasta 20 MHz para el Atmel AVR. Como se mencionó anteriormente, la tarifa de reloj máxima que puede ser utilizada por el MCU depende del voltaje aplicado a la MCU. No es necesario instalar el cristal y los condensadores cuando el MCU está en el oscilador interno.
El cristal puede variar hasta 20MHz y debe ser del tipo de capacitancia de carga paralelo como se muestra en la referencia [20]. El fabricante especificará la capacitancia de carga para el tipo paralelo pero no necesita hacerlo para el tipo de serie. Utilizamos los cristales especificados en 18pF pero uso condensadores de 22pF para mayor comodidad. Referencia [20] también muestra que la frecuencia del cristal cambia ligeramente con la capacitancia de carga.
