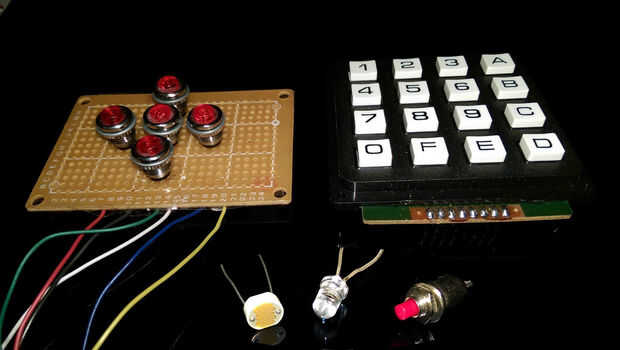

Figura 1: Interruptores de ejemplo que pueden utilizar resistentes a las tracción MCU, delantero: foto resistor, transistor de la foto, botón; Parte posterior: ejemplo clave los cojines.
M. A. Parker c2015
Dos Blinky demuestra cómo el MCU puede leer fácilmente el estado de interruptores externos, que incluye botones y los interruptores de la foto, reduciendo al mínimo el número de piezas con sus resistencias de pull-up integrado. La discusión se centra en puertos IO con mixto de entrada y salida y discute brevemente las operaciones bit a bit y de enmascaramiento. Blinky que dos utiliza la plataforma del circuito de las dos empresas anteriores y el adaptador de cable en el arranque del primer [0]; sin embargo, se proporcionan detalles de construcción breve para ambos. Este Instructable es la cuarta de una serie de 'Startup' Instructables [0] centrándose en 'primeros pasos' con un microcontrolador Atmel MCU [1]. Trabajando con el individual MCU ofrece significativamente más barato para cada proyecto con mucho mayor control sobre el tamaño, función y poder requisitos en comparación con los sistemas MCU a bordo como Arduino [2] y el Rhaspberry Pi [3]. El siguiente instructivo de inicio se convertirá el circuito Blinky y software para un sistema conveniente para la línea de vida que, aunque fácil, proporciona medios para corregir la configuración del reloj para una MCU. Las primera Startups instalado el Atmel Studio y programador, construido el cable adaptador (véase también lista de piezas) y la plataforma de prueba básicos/Blinky y discutido puertos, alfileres, DDR y LEDs. Hay señalar que la cuerda salvavidas no corrige no reloj fusibles - un programador de alto voltaje (12V) se necesitarían como comentamos en el inicio del #5.
Continuamos con la programación y codificación [4] mientras que proporciona una breve reseña de hardware requieren de empresas anteriores. Mientras este Instructable explica cada declaración de codificación, el lector todavía puede consultar algunas de las muchas referencias excelentes de C/C++ [5-11].
** Nota: Para los que quieren el PDF de este instructable, descargar el PDF adjunto utilizando el debajo de enlace en vez de la generada automáticamente por el sitio web - que automatización no mantiene la Asociación de los títulos con las fotos.
