Paso 1: Construcción de la caja de línea de vida

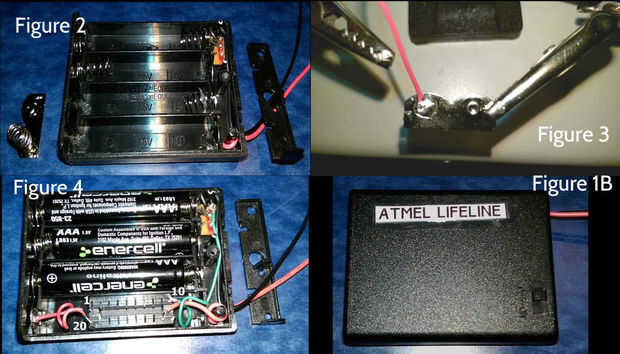

Figura 2: Retenedor de plástico (a la derecha) y el menor contacto posterior se han quitado. El interruptor se puede ver adjunto para el sostenedor en la parte superior derecha. Figura 3: La primavera fue tirada en el contacto eléctrico el contacto luego se presentó para desbastar la superficie y finalmente, fue soldado un alambre al contacto. El contacto puede reemplazarse luego en el soporte de plástico presionando hacia abajo en las ranuras. Figura 4: Se suelda el cable rojo original IC Pin 12 (abajo a la derecha). Uno de los extremos de un alambre se suelda el contacto izquierdo inferior y el otro extremo al MCU Pin 20. Otro cable tiene un extremo soldado a IC Pin 10 y su otro extremo a un borne del interruptor (que también tiene un cable negro). Tenga en cuenta que el Pin 1 está cerca de una pequeña muesca en el extremo de la toma. Figura 1B: Repetición del caso terminado para la comparación.
La cubierta de la cuerda salvavidas modifica un portapilas conectado de cuatro baterías AA. Las modificaciones y adiciones al recinto son relativamente recto hacia adelante y fácil. El prototipo descrito aquí usa tres pilas AA que pueden producir voltajes de aproximadamente 4,9 voltios. Como tal, la línea de vida debe usarse con destino MCU corriendo fuera de 5V. Pasos 2 y 3 debajo de brindar alternativas para las MCU target en 3.3 voltios pero para la línea de vida marca 1, preferimos añadir una resistencia de 1000 ohmios serie o reemplazar una batería con un tornillo de cortocircuito para cubrir diversos escenarios posibles. Los pasos siguientes proporcionan las modificaciones al recinto:
El primer paso para la construcción de la línea de vida consiste en abrir la caja y palanca suavemente hacia arriba el retén de plástico encima del interruptor a partir en un extremo en lugar de en el medio (Figura 2). Sin embargo, dañar el retenedor no causa mucho problema ya que no añade mucha fuerza a la caja.
Extraiga el contacto del metal con el cable rojo de la caja de plástico usando alicates de puntas, el contacto se tira hacia arriba. Clip del cable rojo al contacto pero dejar colocado a través del orificio derecho de la caja de plástico. Se conectará el cable rojo al pin 12 de MCU para la señal de salida. Pin Nota 12 se refiere al paquete de la inmersión de 20 pines para la ATTiny2313A. Vea la figura 2.
Quitar el contacto situado alejado del interruptor usando alicates de puntas – tira hacia arriba. Consulte la figura 2. Quite el resorte. Use una multa a archivo/raspe la parte de contacto donde se une la primavera. Usando una tercera mano para sujetar el metal, calor el metal con un soldador y estaño hasta que el agujero. Vea la figura 3.
La soldadura de alambre de cobre delgado 24ga (trenzado es mejor pero sólido trabajo) al contacto de tal manera que el cable estará en el interior del recinto cuando el contacto es reemplazada (Fig. 4) en lugar de estar situado entre el metal y el plástico. El cable es de color rojo para indicar que será la conexión positiva a la batería. Suelde el otro extremo al pin 20 del zócalo dip. Vuelva a colocar el contacto en su zócalo. La figura 4 muestra las baterías y el MCU en su zócalo, que se ha colocado boca abajo en el soporte de la batería para que los pines son visibles.
El zócalo del IC ya está conectado al contacto positivo de la batería. Tenemos que conectar el negativo de batería a la toma de la IC, pero a través del interruptor. Observe que el interruptor tiene un cable negro soldado a un terminal y el contacto del negativo de la batería se suelda directamente al terminal de interruptor de media. Por lo tanto, soldar un cable 24ga (trenzado es mejor pero sólido trabajo ok) al negro en el interruptor y el otro extremo al pin 10 de la soldadura como se muestra en la figura 4. El cable negro dejando envolver plástico será el terreno de la lógica y se conectarán a la tierra de la lógica del circuito externo. El interruptor rompe la conexión a tierra a la batería y no la conexión positiva como es costumbre para muchos circuitos.
Ahora puede unir el cable rojo que previamente fue conectado para el contacto del metal en el punto 2 arriba. Soldar el extremo del cable rojo al pin 12 del zócalo dip. Envuelva el hilo rojo alrededor del poste plástico para soporte extra un poco y luego pasarlo por el orificio de la caja.
Empuje los pines dip abajo asegurándose de que no corta. Si no anticipamos agregar una función más (y por lo tanto los cables), puede agregar algunos epoxi de secado rápido para fijar los pernos. No instale el MCU ya debe ser programado usando el tablero de un experimentador.
Sustituir el retén de plástico y termines con esta sección a menos que planee usar Lifeline con 3.3V Atmel MCU en cuyo caso continuar leyendo.
Si prevé trabajar con AVRs sesgado a 3,3 v, luego algunas alteraciones deben hacerse desde la línea de vida con las tres baterías podría dañar el objetivo AVRs. Los microcontroladores de Atmel tienen diodos conectados a los pines (4 de arranque) que pueden ayudar a proteger el MCU pero estos diodos pueden sola manija de 1mA. Hay varias posibles soluciones: (1) eliminar una de las baterías y corta contactos de la caja para la célula quitada. (2) agregar un resistor de 1000 ohmios en serie con el cable de salida (rojo) del pin 12. (3) agregar otro u otros componentes. Llevar a cabo opciones 1 y 2 cuando sea necesario – ambos han sido probados y funcionan OK. De hecho, el Lineline de tres pilas con el resistor de la serie con seguridad puede reprogramar bricked AVRs construido en breadboards del experimentador y funcionando en 5V o 3.3V. Podría parecer como una buena idea para añadir permanentemente la resistencia dentro del recinto ya que funciona con ambos voltajes, pero esa resistencia también reducirá la corriente de paseo a los pines de la MCU bricked dirigida especialmente cuando otros componentes podrían estar relacionados con los pernos.
