Paso 1: PASO PREVIO: diseño del circuito
El diseño del circuito depende de los elementos queramos
integrar en el proyecto, ya hay calcular el voltaje al funcionará el circuito, dependiendo del número de led dispongamos tanto en serie como en paralelo, para colocar las resistencias púede. Ley de para ello aplicamos la de Ohm (V = R * I).
En este caso disponemos de 6 circuitos en paralelo de 3 led de 3,3 V cada uno, por tanto:
Resistencia = (Vt-Vf x leds) si
Donde:
VT = Voltaje total de la fuente de alimentación, 9V en mi caso.
X leds VF = Voltaje de caida de todos los leds en serie, 1, 8V x 3 LED = 5, 4V
Si = la Intensidad atravesará los leds, normalmente 0,020 Amperios.
Sustituimos nuestros datos y calculamos: R = (12-(3, 3 * 3)) / 0,020 = 105 Ω

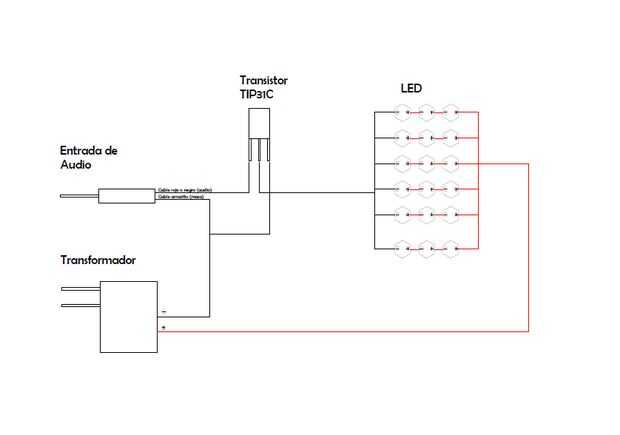

Con estos datos podemos diseñar el circuito, es el siguiente:
